FRANKENMETER - A Simple QRP POWER_SWR METER の製作 -2-

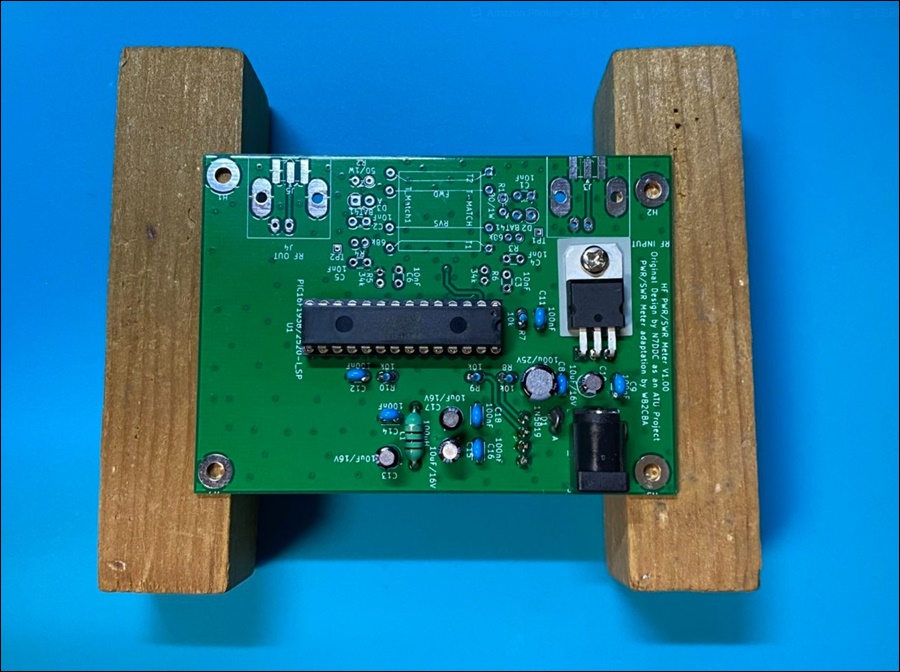

プログラムを焼いた PIC の動作を確認するため、電源と PIC 周りのパーツだけをハンダ付けして OLED に起動画面を表示させてみました。

f:id:JH1LHV:20220201124835j:plain

f:id:JH1LHV:20220201124844j:plain

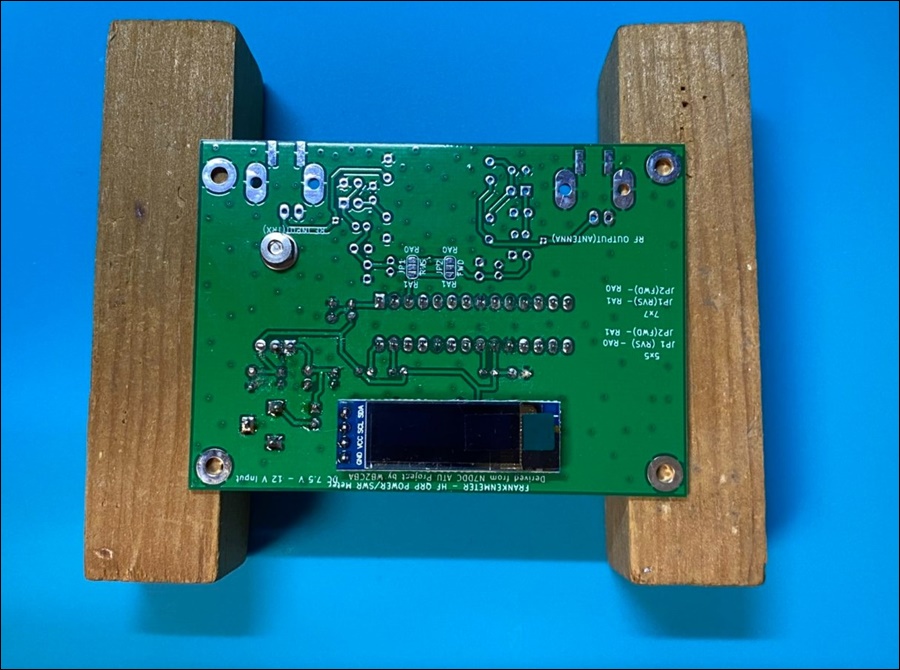

OLED は基板の裏面に取り付けます。

f:id:JH1LHV:20220201124852j:plain

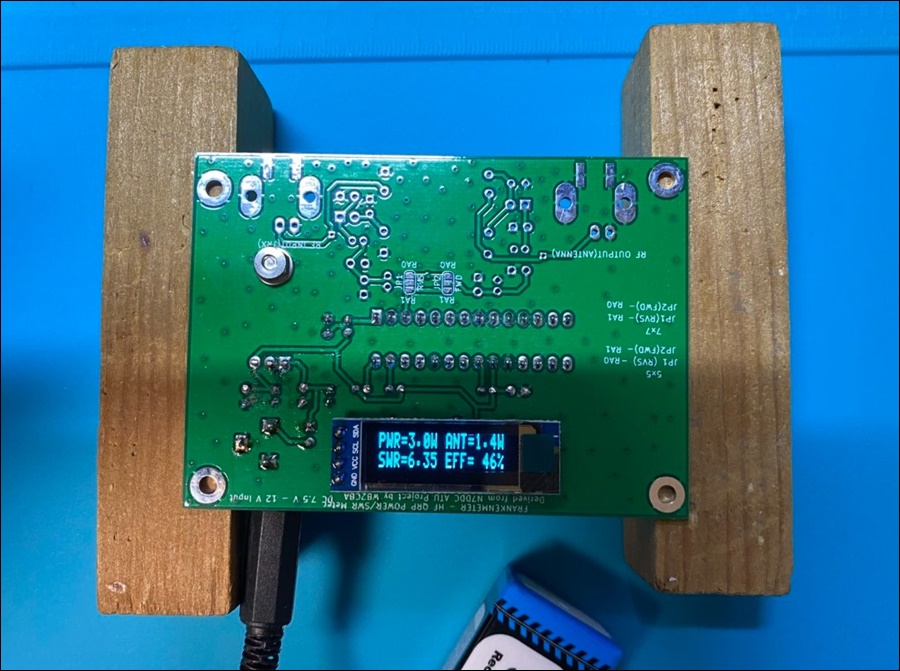

OLED に文字が表示されたので PIC は正常に動作していると思われます。

CM型方向性結合回路部の配線は、また後日となります。
今日は、ここまでです。
