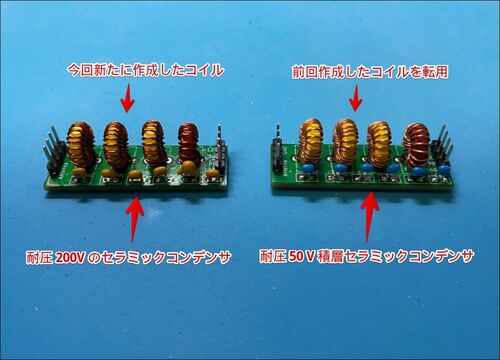

LPF モジュール ２作目 秋月電子のトロイダルコアでコイルを作り Q 値を測定、LPF を作り直してみました。結論から先に言えば、コイルの違いによるパワーの変化は見られず、コンデンサの種別を変えてみたところパワーがアップしました。前回作成した LPF 基…

パワー測定 パワー測定は、uSDX の姉妹品である FRANKENMETER を使いますが、計測した結果が RK-SWR と第一電波工業の SX-200 と比べて若干高く表示されてしまいますが、その点ご承知おきください。・DC 12V・uSDX の Keyer Mode を Straight に設定してパド…

最終仕上げです。基板でできたケースの上板、底板の２枚を取り付けました。 M3 ネジ × ８個M3 × 20mm スペーサー ４個M3 × 6mm ネジ付きスペーサー ４個こういう感じに、２種のスペーサで基板を挟むように取り付けました。上面底面には、４個のゴム足を取り…

先日の続きです。今日は CM 型方向性結合回路周りのハンダ付けと、最終的な動作確認を行いました。完成写真 CM 型方向性結合回路周りのハンダ付け 50Ω 1W の手持ちはなかったので、100Ω 1W のものをパラで接続して 50Ω を作りました。メガネコア（BN43-202）…

プログラムを焼いた PIC の動作を確認するため、電源と PIC 周りのパーツだけをハンダ付けして OLED に起動画面を表示させてみました。 OLED は基板の裏面に取り付けます。 OLED に文字が表示されたので PIC は正常に動作していると思われます。CM型方向性結…

WB2CBA の uSDX を製作する前に、同氏が公開している ”FRANKENMETER” を作ることにしました。 この ”FRANKENMETER” は N7DDC が開発し公開している ATU-100 からタンデムマッチ部を分離して、"QRPPOWER / SWR METER" だけを抽出しシンプルにまとめた測定ジグ…
