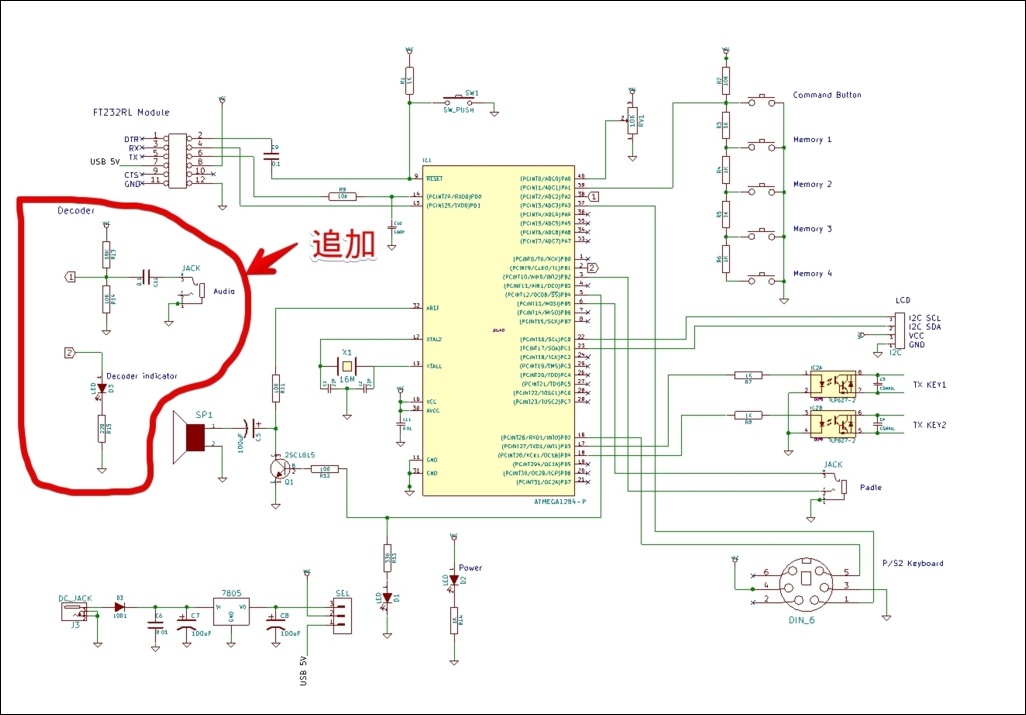

先日の cw decoder で追加した回路です。
今回、追加部分については OZ1JHM 氏が設計した回路をそのまま使用しています。
全体の回路は、元々 Arduino Uno を使用したオリジナル版がありましたが、これをメモリ容量が大きい ATmega1284P を使った回路に再設計しました。
将来的には基板化も検討しています。ただし、現在の状態では回路図の一部にルール違反が含まれており、このままではガーバーデータを作成することができません。そのため、時間をかけて修正を進める予定です。
最終的にガーバーデータが完成した際には、全体の回路図を PDF 形式で公開したいと考えています。
