本日の作業です。
- ケースに収まるように基板カット
- Stripboard のランドカット
ケースに収まるように基板カット

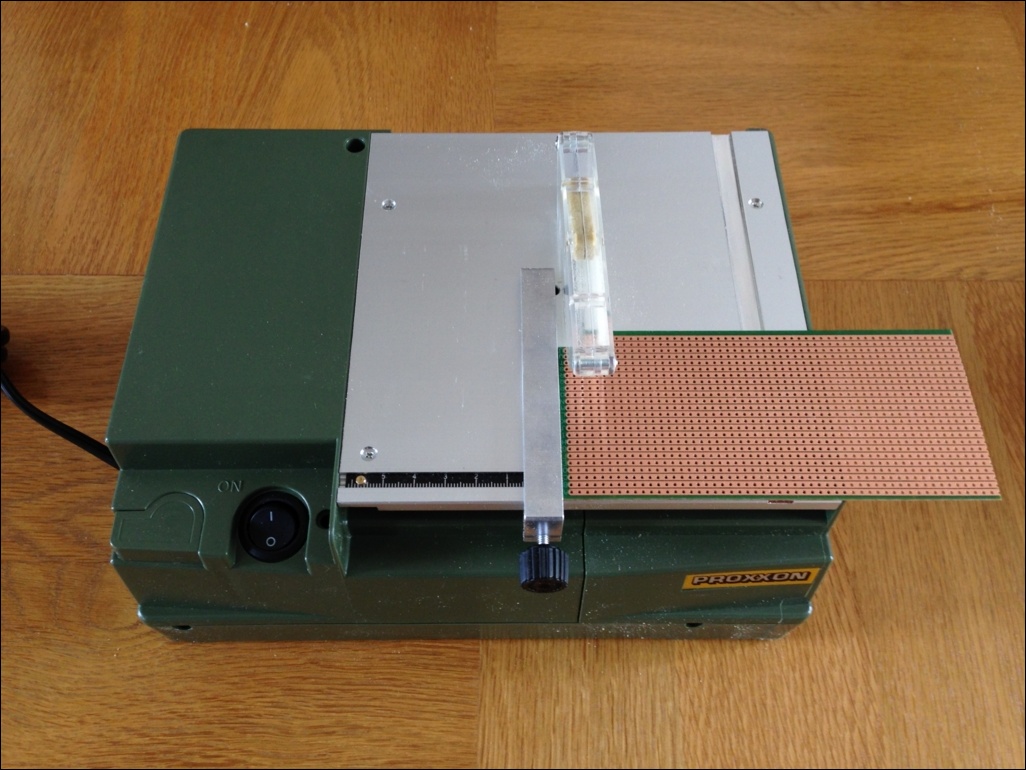

サーキュラーソーを使って基板をカットします。

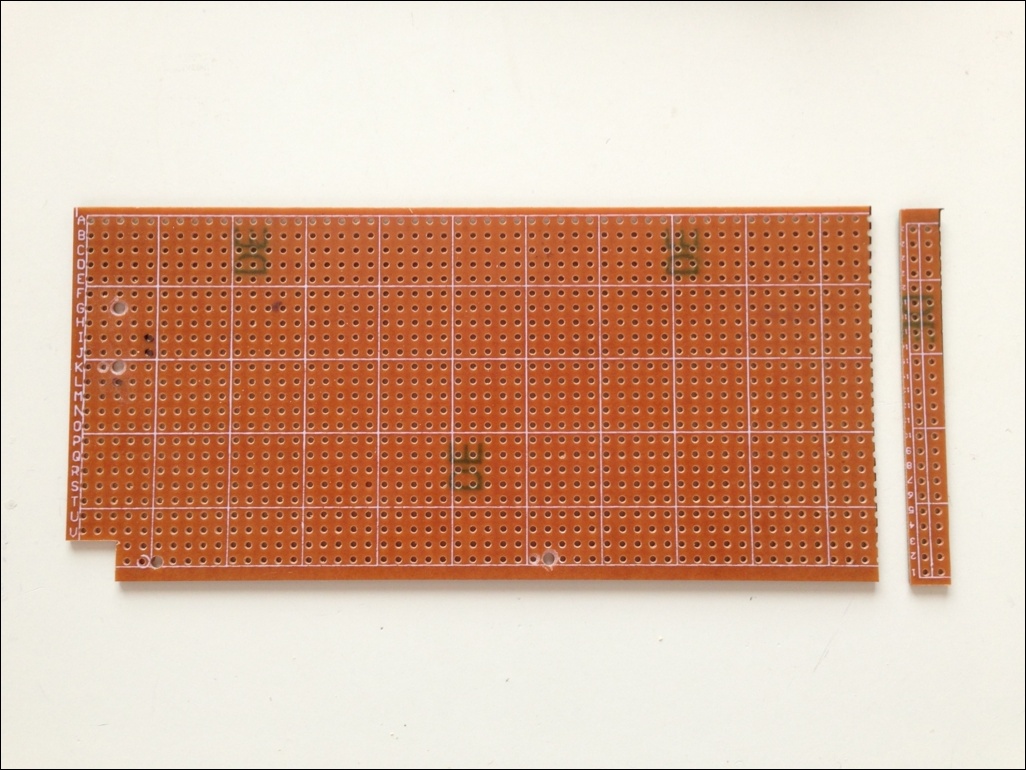

ランド２列（実質３列）と左隅を少々カットし、併せて BNC コネクタ取り付け穴と基板固定用の穴も空けておきます。

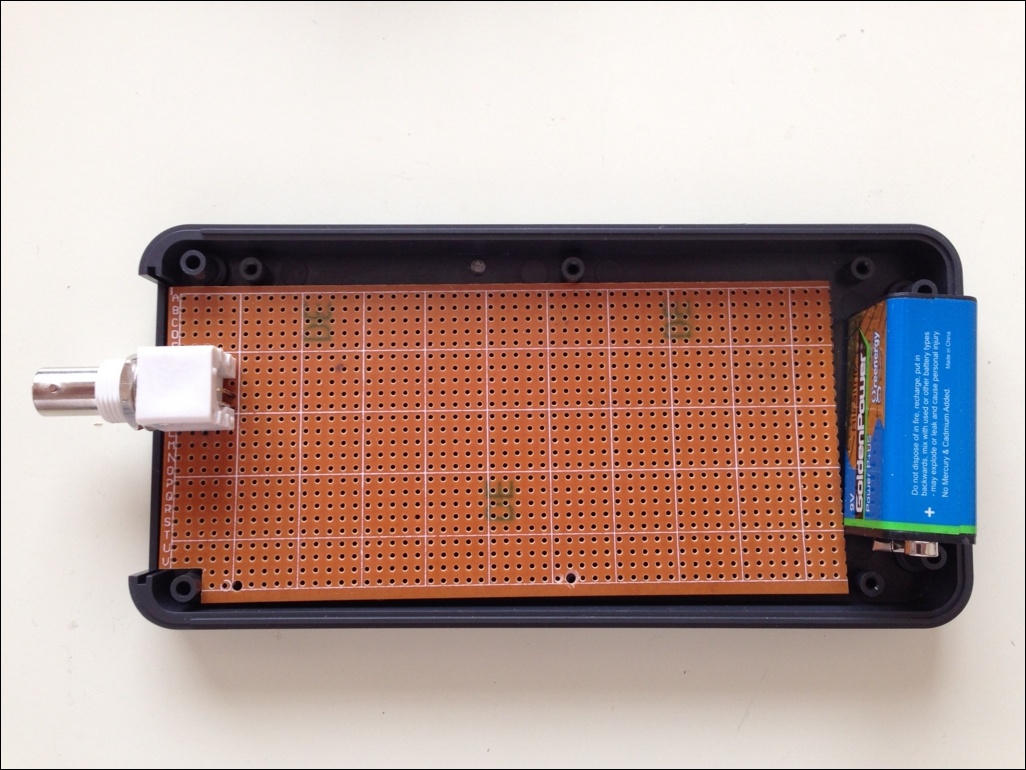

こんな感じにケースに収めます。
ランドカット

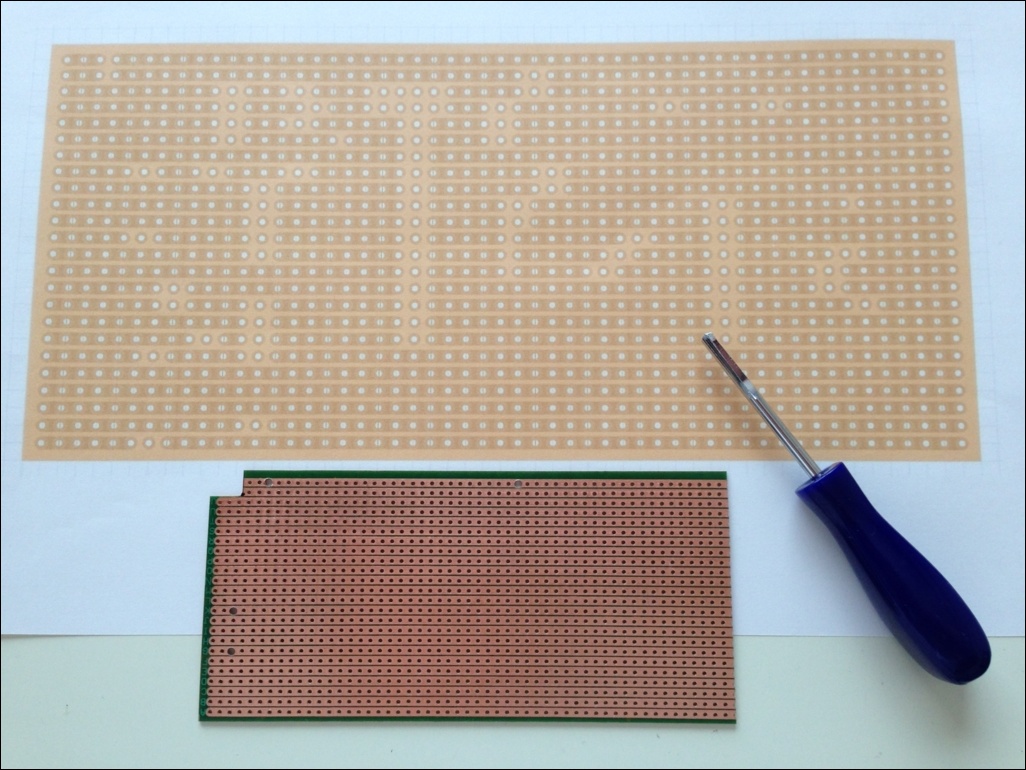

パターン図を A4 サイズいっぱいの大きさで印刷しておきます。
カットするランドを専用工具でグリグリして削り落とします。

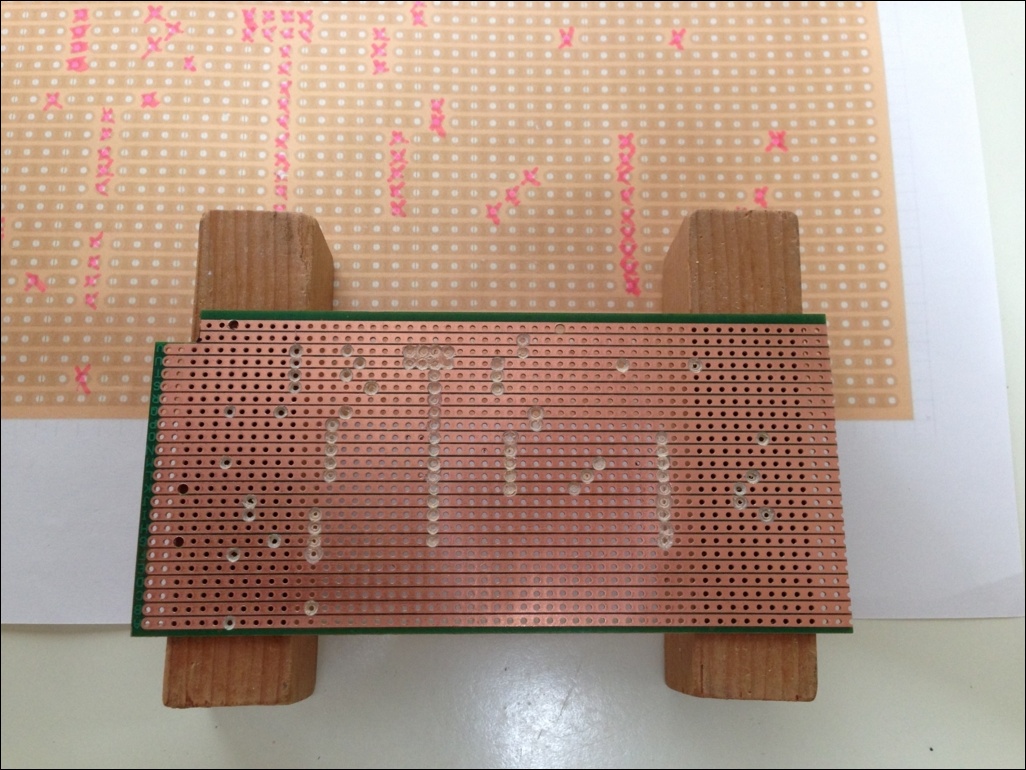

ひとつずつ丁寧にランドをカットしていきます。
カットが終わったら、テスターを使って近接するランド間に余計な導通がないか必ず確認します。特に、カット時にできたランドのバリが原因で上下のパターンが導通することがあるので要注意です。
見た目はこれくらいのカット数ですが、意外と疲れる作業です。
終盤には工具を握る手のひらが痛くなってしまいました・・・。
今日はここまでにして、ハンダ付け作業は明日進めることにします。
