「Maker Faire Tokyo 2015」に触発されて購入していた「pyboard v1.0」ですが、昨夜になってやっと触ったので、その記録です。

pyboard は MicroPython（マイコンに最適化された Python3 が実装）が動くマイコンボードです。

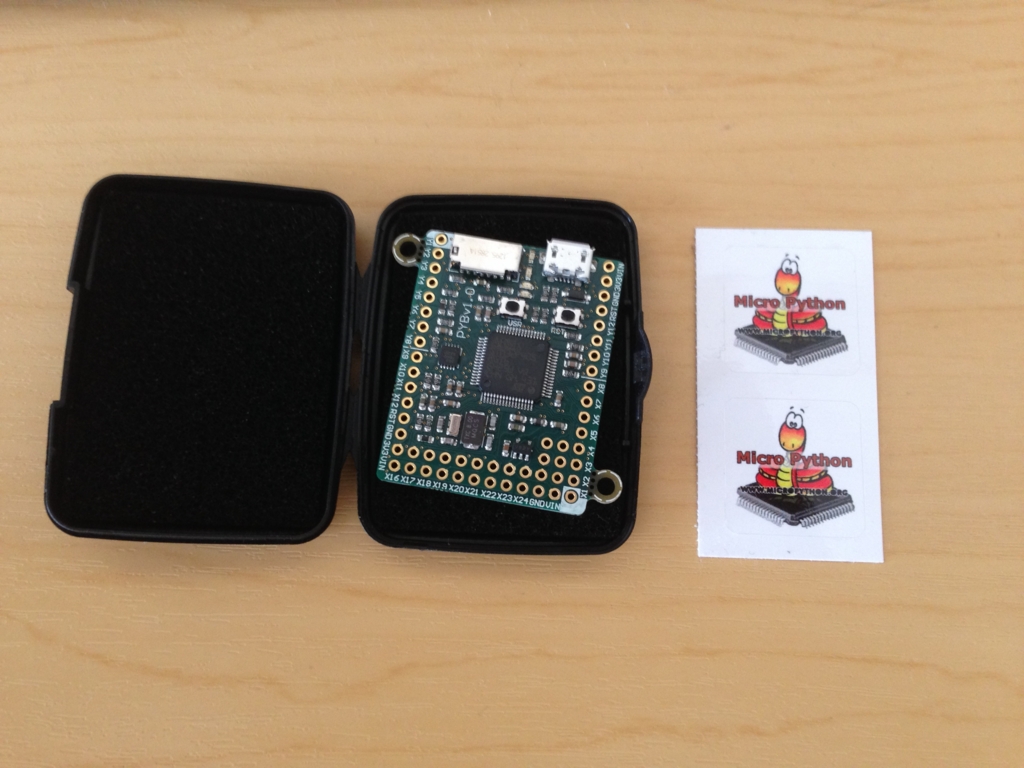

f:id:JH1LHV:20150920104112j:plain

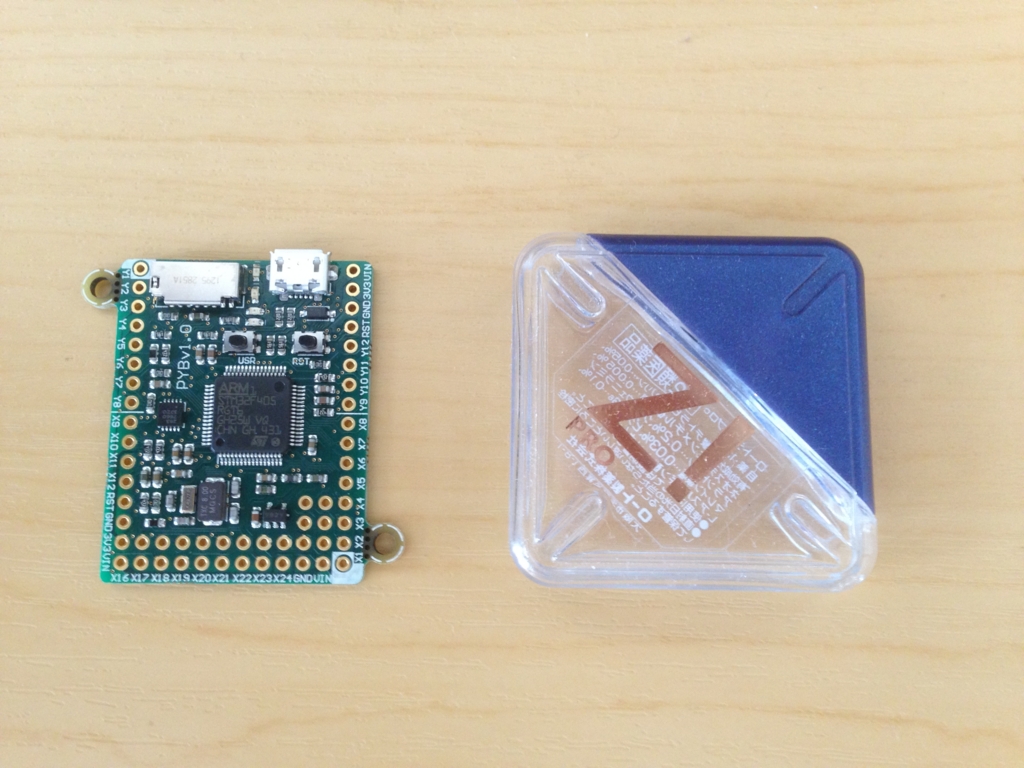

f:id:JH1LHV:20150920104150j:plain

こんなに小さい。

pyboard をパソコンに接続すると USB フラッシュドライブとして認識するので、実行したいスクリプトがあれば、ファイル名を「main.py」にしてこの中に保存します。
あとはリセットするだけで勝手にスクリプトは起動してくれます。

必要なのは「マイクロ USB ケーブル」1本だけです。

Firmware をアップデート

購入してからしばらく経過しているので、まずは Firmware のアップデートからです。

おお！
なんと 2015-11-07（今日）のアップデートファイルがあります。

pybv10-2015-11-07-v1.5-94-gae58035.dfu

micropython.org

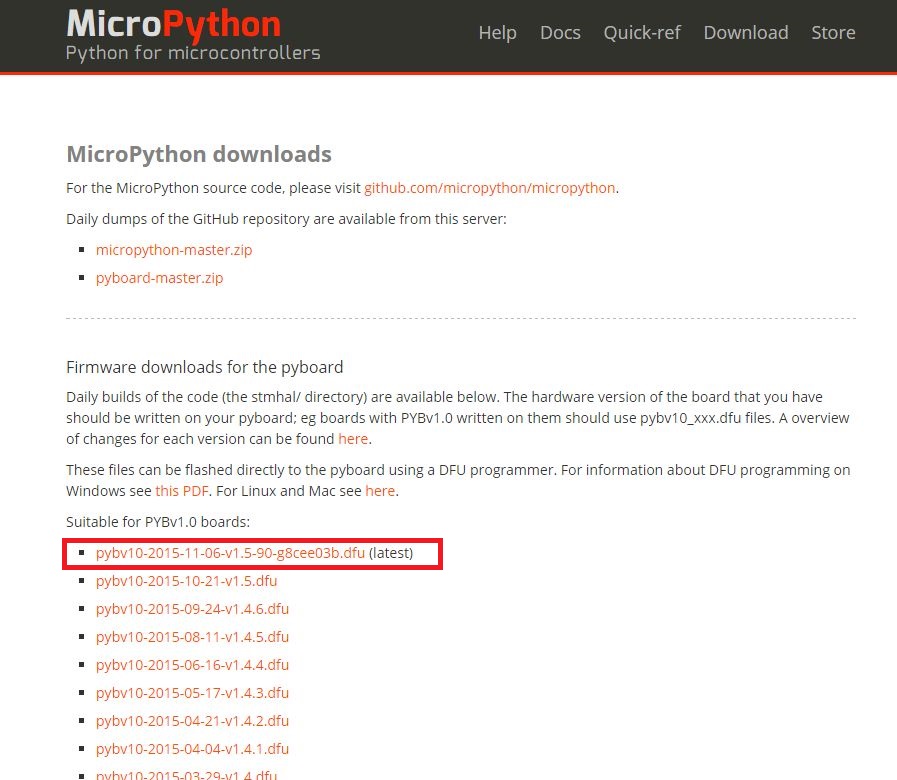

f:id:JH1LHV:20151107010312j:plain

わたしは一番上の最新の dfu ファイルを選択しました。

pyboard に Firmware の dfu を書き込むためのツール「DfuSe」もダウンロードしておきます。

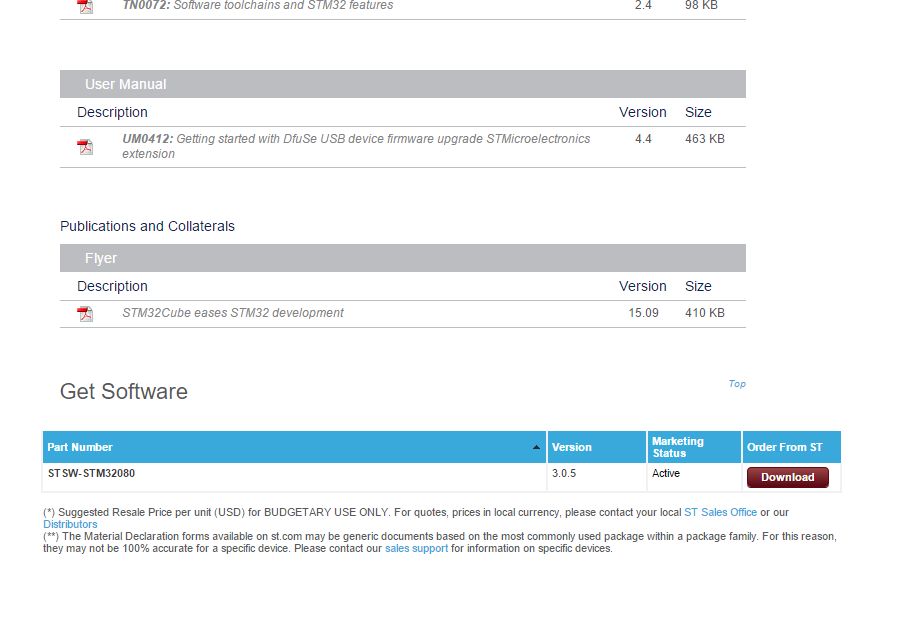

f:id:JH1LHV:20151107010408j:plain

DfuSe は、ウェブ画面下の「Download」ボタンからダウンロードできます。

それでは、pyboard を dfu モードで起動して新しい Firmware を書き込むことにします。

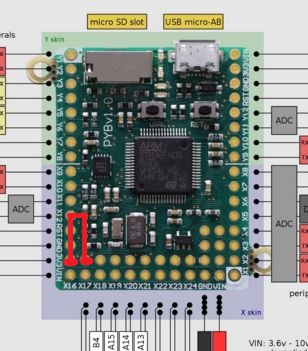

f:id:JH1LHV:20151107155836j:plain

dfu モードで起動するためには、この画像のように２か所のピンをジャンパしてパソコンと接続する必要があります。

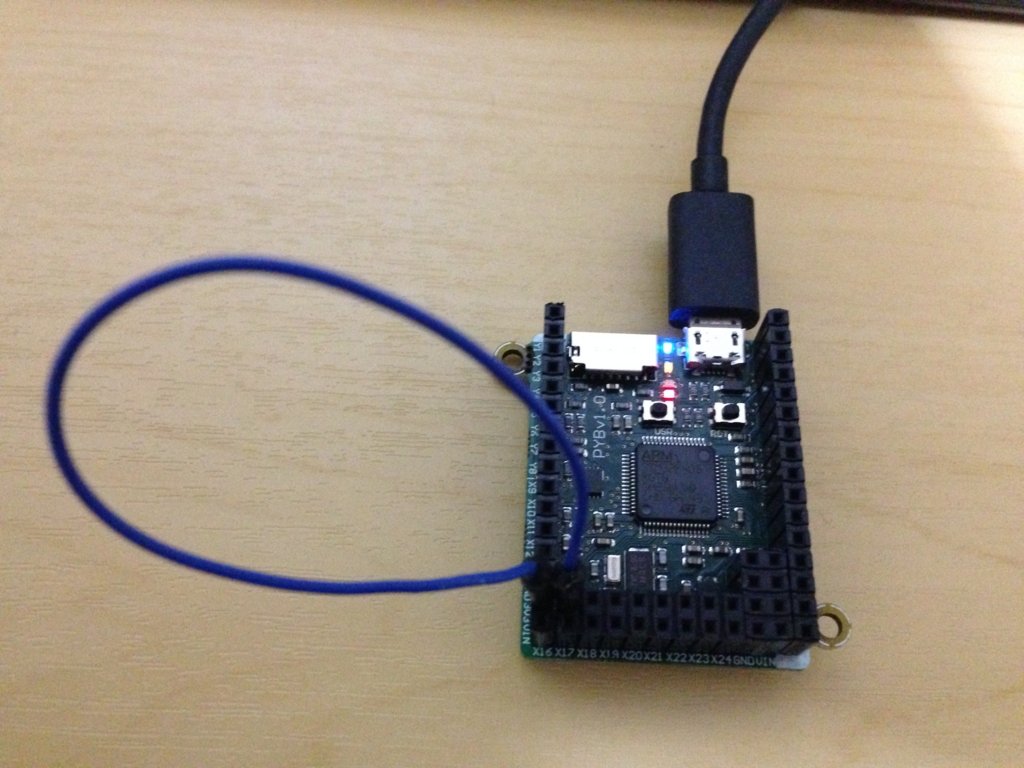

f:id:JH1LHV:20151107002436j:plain

画像が暗くて見えにくいけど・・・こんな感じに接続します。

あとは、書き込みツールの DfuSe を起動するだけです。

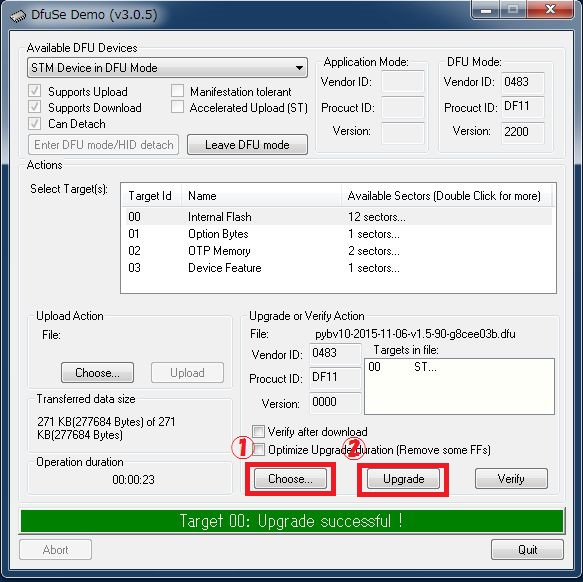

f:id:JH1LHV:20151107010248j:plain

①の「Choose...」ボタンで Firmware の「pybv10-2015-11-07-v1.5-94-gae58035.dfu」を選択します。

②の「Upgrade」ボタンで書き込みます。

それでは動作試験です

何時も L チカばかりじゃつまらないので、今日はモールスを鳴らしてみます。

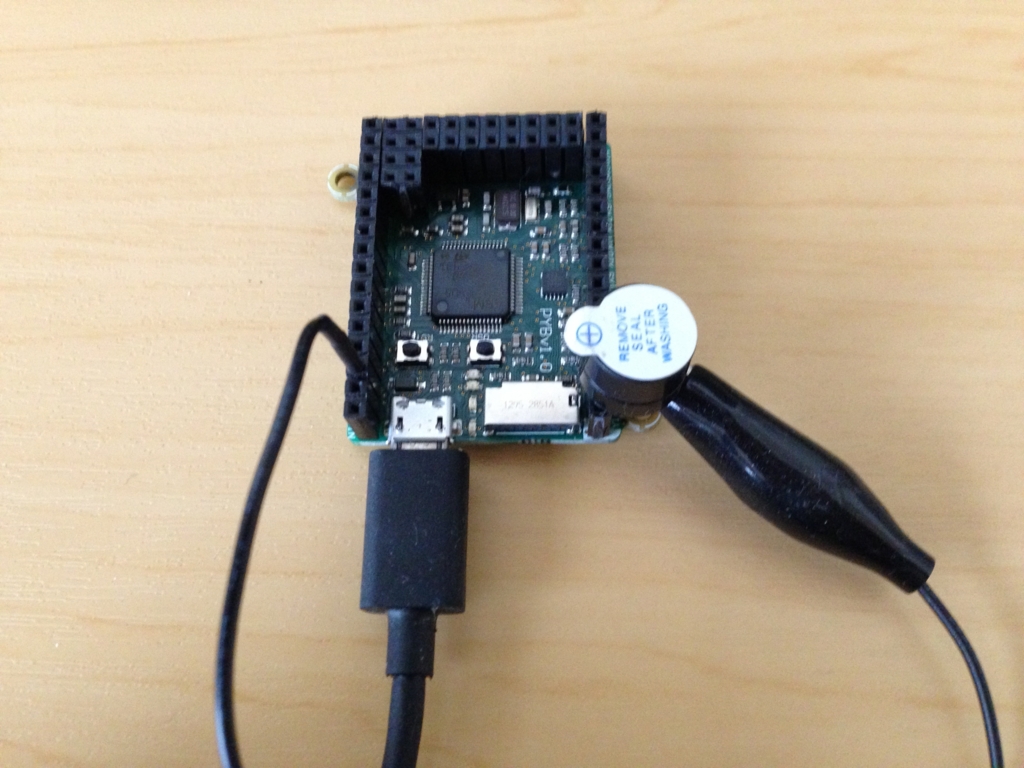

f:id:JH1LHV:20151107151610j:plain

Y2 ピンに圧電ブザーを一つ取り付けました。

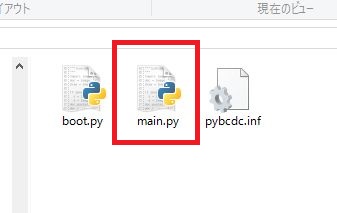

f:id:JH1LHV:20151107160253j:plain

スクリプトは「main.py」の名で保存します。

# by JH1LHV
from pyb import Pin, Timer

dot_speed = 60
tone_freq = 740

msg = "JH1LHV JH1LHV JH1LHV"

p2 = Pin("Y2")
tim = Timer(8, freq=3000)
ch = tim.channel(2, Timer.PWM, pin=p2)

morsetab = {
    'A': '.-',
    'B': '-...',
    'C': '-.-.',
    'D': '-..',
    'E': '.',
    'F': '..-.',
    'G': '--.',
    'H': '....',
    'I': '..',
    'J': '.---',
    'K': '-.-',
    'L': '.-..',
    'M': '--',
    'N': '-.',
    'O': '---',
    'P': '.--.',
    'Q': '--.-',
    'R': '.-.',
    'S': '...',
    'T': '-',
    'U': '..-',
    'V': '...-',
    'W': '.--',
    'X': '-..-',
    'Y': '-.--',
    'Z': '--..',
    '0': '-----',
    '1': '.----',
    '2': '..---',
    '3': '...--',
    '4': '....-',
    '5': '.....',
    '6': '-....',
    '7': '--...',
    '8': '---..',
    '9': '----.',
    ' ': '       ',
    '?': '..--..',
    ';': '-.-.-.',
    ':': '---...',
    '-': '-....-',
    '/': '-..-.',
    '(': '-.--.',
    ')': '-.--.-',
    '_': '..--.-',
}

def dot():
    tim.freq(tone_freq)
    ch.pulse_width_percent(30)
    pyb.delay(dot_speed)
    ch.pulse_width_percent(0)

def dash():
    tim.freq(tone_freq)
    ch.pulse_width_percent(30)
    pyb.delay(dot_speed * 3)
    ch.pulse_width_percent(0)

for m in msg.upper():
    for c in morsetab[m]:
        if c == '.':
            dot()
        elif c == '-':
            dash()

        pyb.delay(dot_speed)

    pyb.delay(dot_speed * 3)

当局のコールサイン「JH1LHV」を３回鳴らしてみました。
