Mini Si4732（ATS-Mini）ファームウェア・アップデートとハードウェア改修

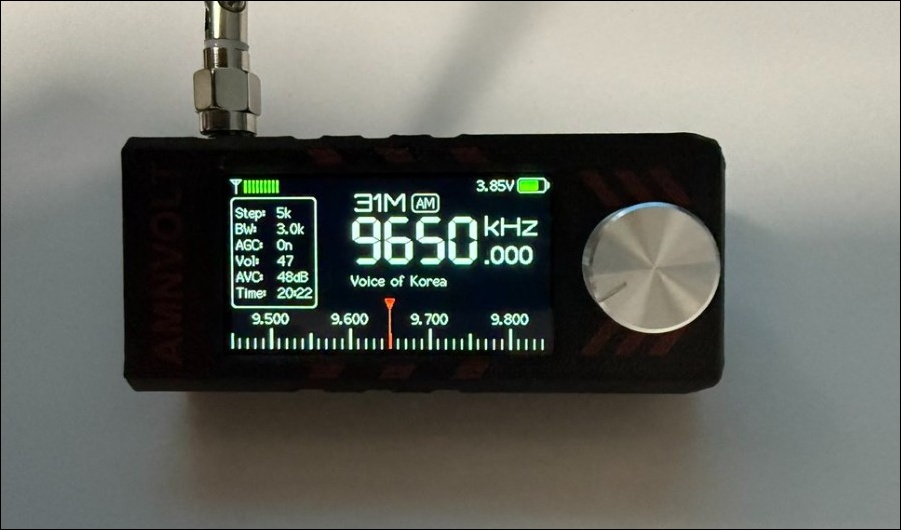

ESP32 を搭載した高性能ポケットラジオ「Mini Si4732（通称：ATS-Mini）」は、ハム仲間の間でも愛用している方が多いのではないでしょうか。私自身もこの ATS-Mini を使用しており、今回、購入時に搭載されていたファームウェア（バージョン v1.01 G8PIN 版）を、最新の v2.28（PU2CLR 版）にアップデートしましたので、その内容を少しご紹介します。

■ 周波数
　LF（長波）: 153KHz ～ 279KHz
　MF（中波）: 520KHz ～ 1710KHz
　HF（短波）: 2.3MHz ～ 26.1MHz
　VHF（超短波）: 64MHz ～ 108MHz
■モード
　FM / AM / LSB / USB

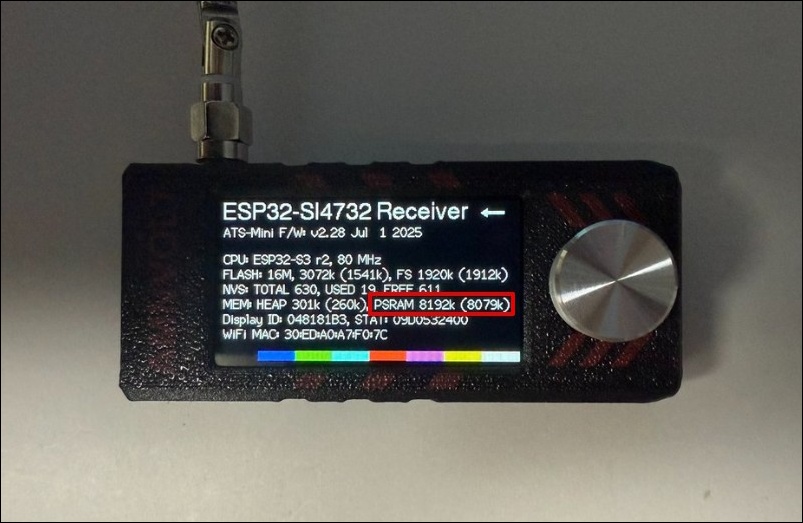

まず、ファームウェアには「OSPI」版と「QSPI」版の2種類が存在します。これは、v2.28 で PSRAM（外部メモリ）サポート機能が追加されたことによる違いで、使用している ATS-Mini の基板仕様によって選択する必要があります。私の手持ちの個体は「OSPI」版で問題なく動作しました。確認方法としては、本体メニューの「About」画面で PSRAM メモリの有無が表示されるので、そこを参考にしてください。

esp32-si4732.github.io

PSRAM の容量が 0 以外なら OK です。

ファームウェアの書き込み方法はいくつかありますが、今回私は Web ブラウザ経由で行いました。専用の Web ページにアクセスし、USB 接続した ATS-Mini を選択するだけでアップデートできるので、非常に手軽です。YouTube などでも解説動画が多く公開されており、初めての方でも安心して作業できると思います。

www.youtube.com

さて、このATS-Mini ですが、以前から気になっていた点として「電源オフ状態でもバッテリーを消費し続ける」というハードウェア上の問題があります。実際、満充電にした状態で数日放置しておくと、電源が入らなくなることがありました。SNS などのネットで調べたところ、これは電源スイッチ周辺の配線設計ミスが原因で、電源 OFF 時も基板へ電流が流れてしまう構造になっているということが分かりました。

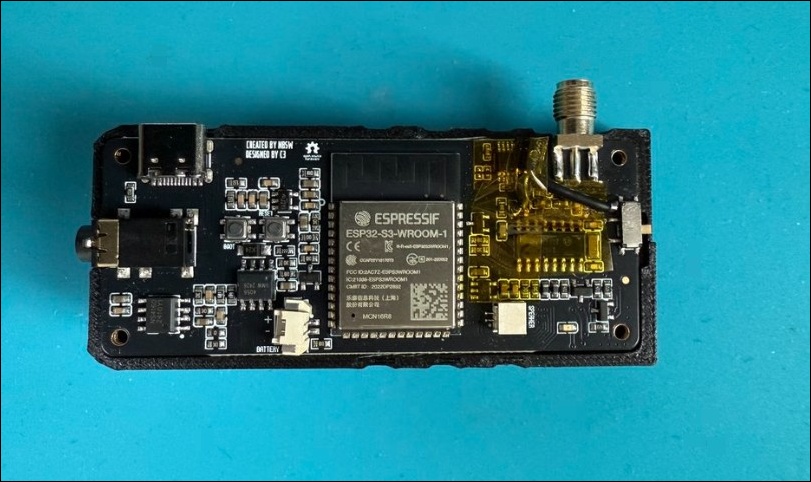

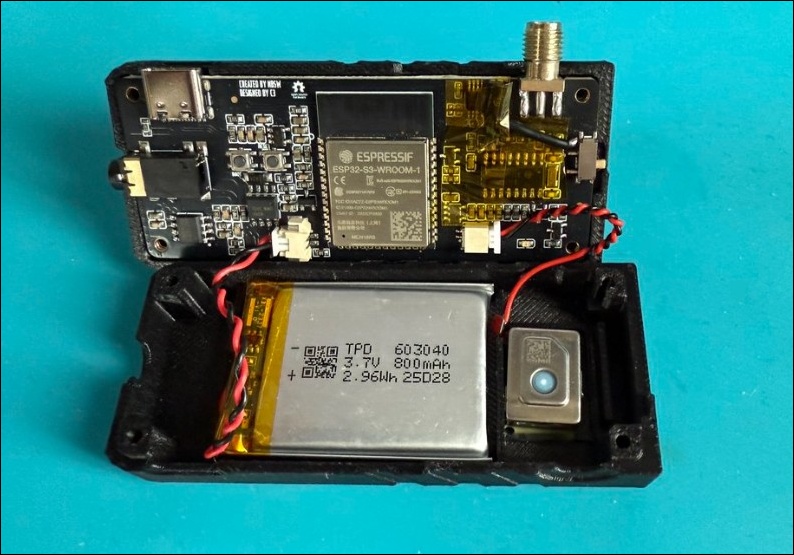

この対策として、JFET 2SK508（SOT-23）部品の配線を一部変更し、電源ラインを正しく制御できるようにする方法が広く知られています。具体的には、基板上の JFET のドレイン端子を浮かせて、そこから電源スイッチへ再配線する形です。ただ、私の場合は作業性を考え、写真のように JFET と互換性のある TO-92 パッケージの J211 と交換して配線し直す方法を取りました。

特性	2SK508	J211
タイプ	Nチャネル J-FET	Nチャネル J-FET
Idss（Vgs=0時）	2 ～ 20 mA	7 ～ 20 mA
Vgs(off)	–0.5 ～ –6 V	–2.5 ～ –4 V
雑音特性	低ノイズ	約10 nV/√Hz
gm（トランスコンダクタンス）	約 1〜10 mS	typ 6.5 mS
入力容量（Ciss）	推定 5〜10 pF	typ 4.5 pF
ゲートリーク電流	数pA	typ 10 pA
最大ドレイン電圧	50 V	50 V

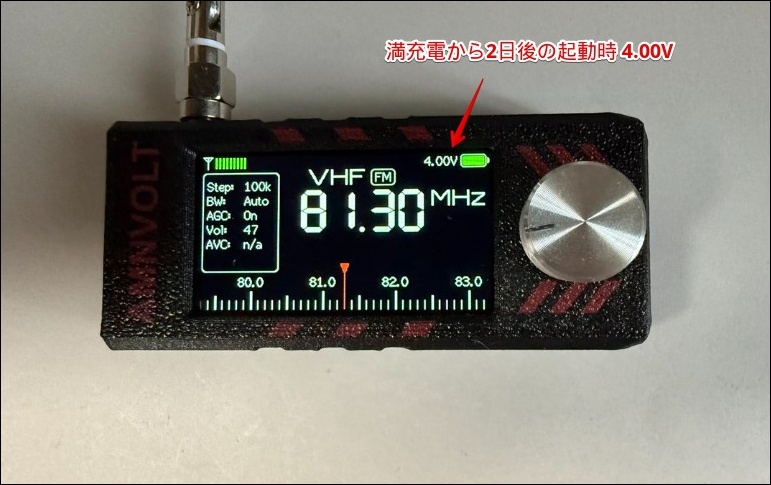

満充電から３日後の起動でも 4.00V です。

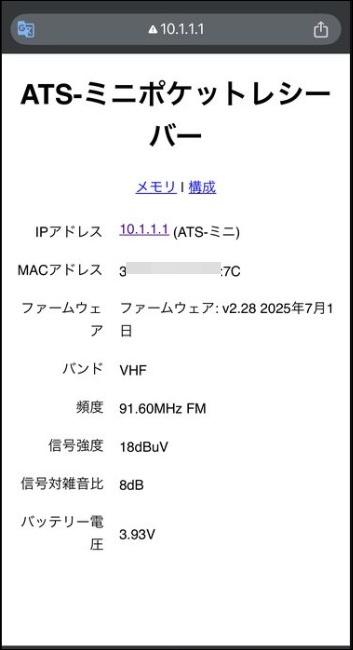

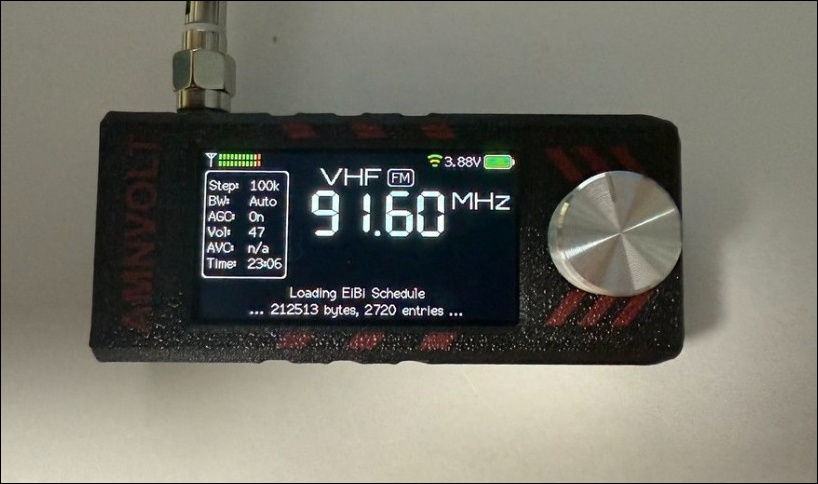

さらに、ファームウェア v2.28 では新たに Wi-Fi 機能も正式サポートされました。従来バージョンでは使えなかった機能です。Wi-Fi 機能を使うには、まず ATS-Mini を家庭内 LAN に接続する設定が必要です。具体的には、ATS-Mini の Wi-Fi 設定メニューから AP モードを有効にし、スマホなどから SSID「ATS-Mini」に接続後、ブラウザで
