Fusion PCB ~製造のためのプリント基板設計ガイド~

今のところ、基板の外注といえば seeed の Fusion PCB を使ってますが、

その seeed から以下のようなメールが届きました。

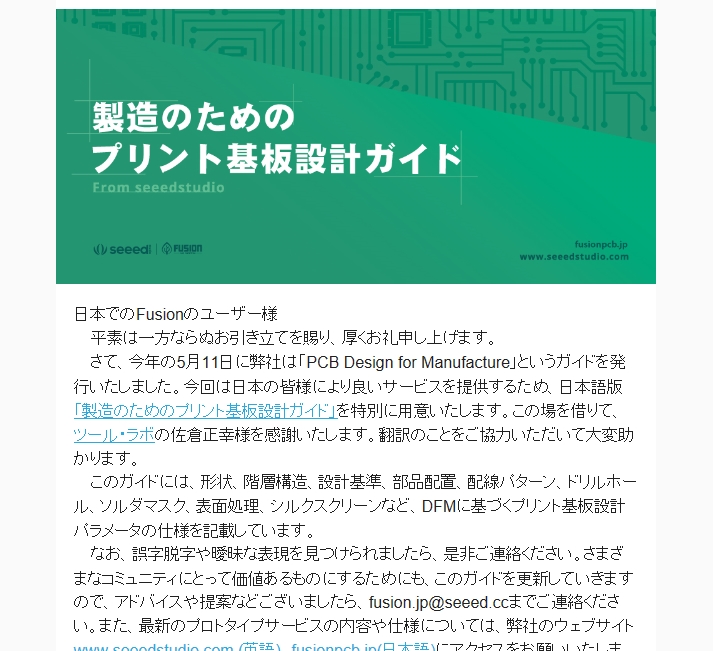

f:id:JH1LHV:20170701161819j:plain



何やら、基板設計時に役立つ情報が満載されたガイドブックが、

無料でダウンロードできるとのこと。



www.fusionpcb.jp



早速、メールの内容に誘導されるまま・・・上記のリンクからダウンロードしてみました。



ガイドブックは誰でもダウンロードできるみたいで、

ログインしなきゃダメとか、注文したことなけりゃダメとか・・・そんな意地悪な制限はありません。

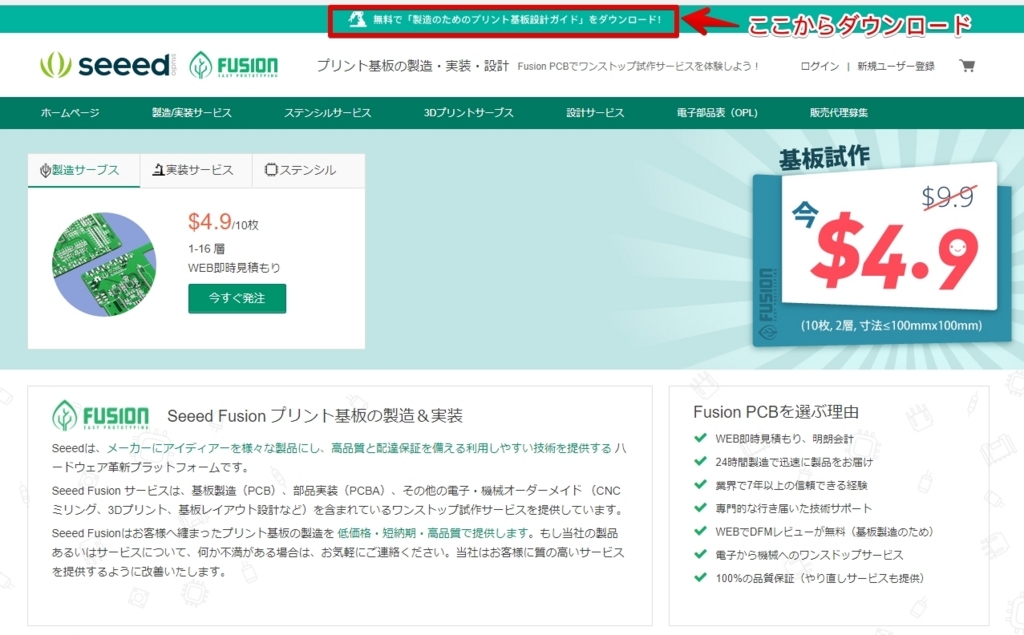

f:id:JH1LHV:20170701161848j:plain

分かりずらいですが Fusion PCB のトップページの上部にダウンロードのリンクが張られています。

それと、今なら 10cm✕10cm の基板10枚が $4.9 で作れるみたいなので、何か探して注文しないとね。

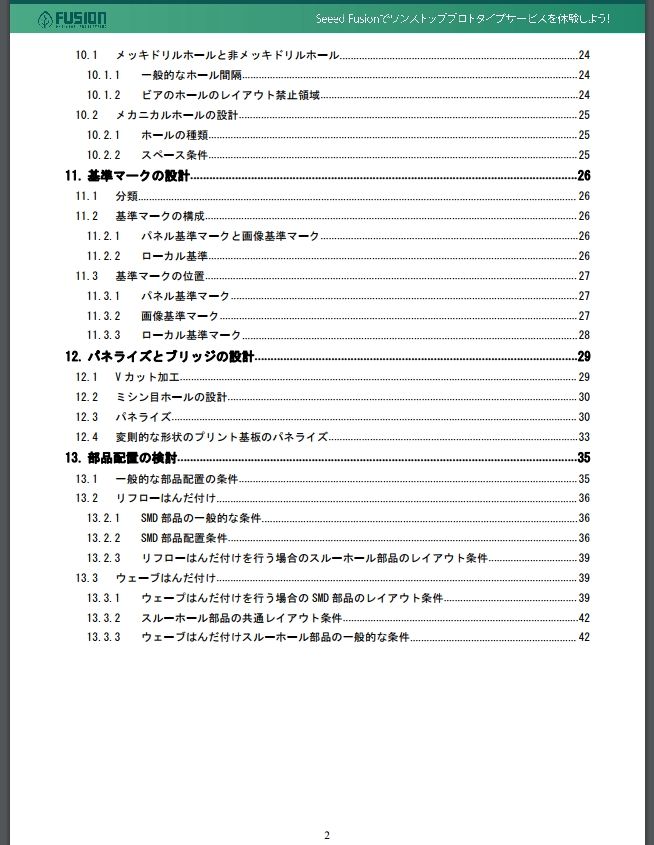

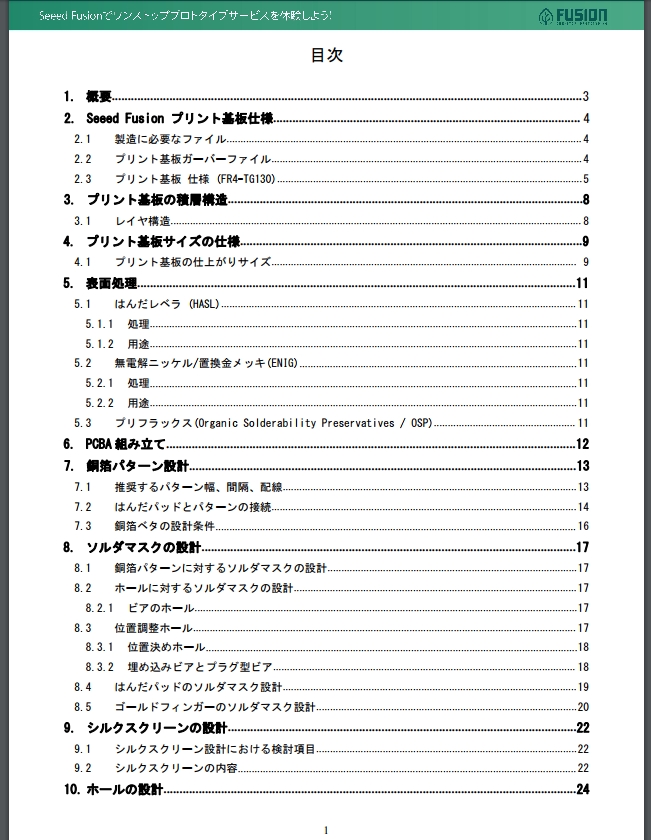

f:id:JH1LHV:20170701161904j:plain

f:id:JH1LHV:20170701161921j:plain

ガイドブックは PDF で 43ページ。



内容としては、この目次の通りなんですが、

プリント基板の仕様、階層構造、配線パターン、ドリルホール、ソルダマスク、

表面処理、銅箔パターンの設計、シルクスクリーン、部品配置の検討などなど・・・

トップページの概要には、seeed の9年間の製造経験をまとめたものである、と記述されています。



確かに工学書が並ぶ書店で、この手の PCB 設計に係る書籍は一度も見たことないので、

このガイドブックは、ホント貴重な資料になると思います。



これまでの私の基板発注のやり方と言えば、

KiCad の豊富な機能に助けられながら、何も考えずに適当にクリック。

そして、ガーバーデータをでっち上げて基板を発注してました。。。



こうして、このガイドブックを熟読して気付いたのですが・・・わたし、PCB 作成をなめてました。。。

こんなにも厳格なルールがあったなんて。ホント勉強不足でした。

これまでは、たまたま上手くいってただけだったんですね。。。

無知って怖いですね。。。



これまで手探りでやってたことが、このガイドブックでハッキリと知識として得ることができたので、

これからは、もう少しだけ・・・高品質な基板が発注できそうです。



それと、このガイドブックですが、

Fusion PCB に特化した技術だけが書かれているわけじゃないので、

他の基板メーカを使っている人でも、これらの技術は知っておいて損はないと思います。



ということで、

基板を外注している人も、そうでない人も、ダウンロードして一読することをお勧めします。



-------------- 2018/01/01 追記 --------------

現時点「プリント基板設計ガイド(PDF)」は、次の URL からダウンロードできます。

https://statics3.seeedstudio.com/fusion/ebook/%E8%A3%BD%E9%80%A0%E3%81%AE%E3%81%9F%E3%82%81%E3%81%AE%E3%83%97%E3%83%AA%E3%83%B3%E3%83%88%E5%9F%BA%E6%9D%BF%E8%A8%AD%E8%A8%88%E3%82%AC%E3%82%A4%E3%83%89.pdf
