表面実装なパーツを固定する治具を作ってみた

チップ部品のようなとっても小さなパーツのハンダ付け。
こて先がチョット揺らいだだけでハンダ付けするチップが動いて、また最初からやり直す・・・
こんな経験ってありますよね。

ということで、
この連休で、表面実装部品(SMD)のハンダ付けで使う、固定治具を作ってみました。

まぁ作ったといっても、Thingiverse に登録されている 3D データを印刷しただけなんですけどね。。。

f:id:JH1LHV:20190506130244j:plain

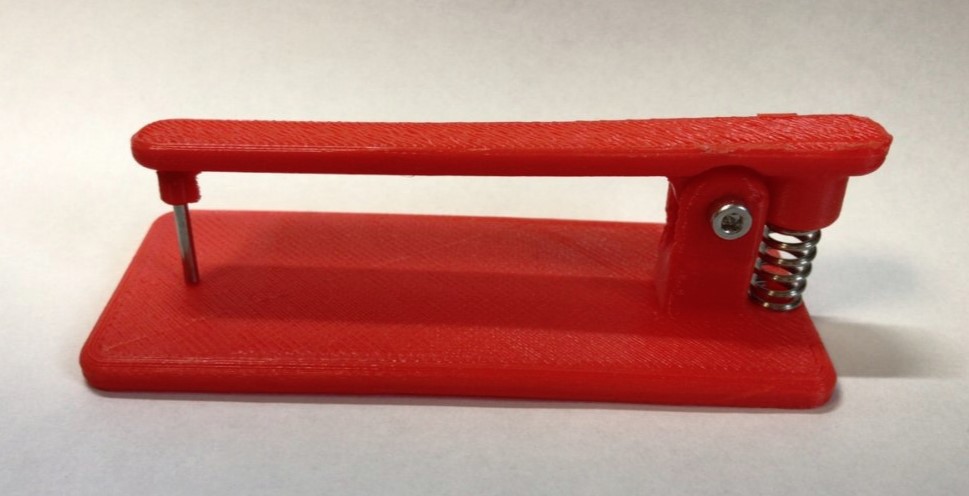

こんな形をした ”SMD soldering long clamp” というものを作りました。

www.thingiverse.com


この治具で小さな SMD パーツをしっかり保持できます。
両手も使えるようになるし、これで確実にハンダ付けができるはずなんです。

製作に必要なパーツ

  • スプリング(8mm × 20mm)
  • ステンレス鋼ロッド(2mm × 20mm)← 玩具用 DIY 部品
  • 六角穴付きボルト(M3 × 12mm)、ワッシャ、ナット


久しぶりの3Dプリント

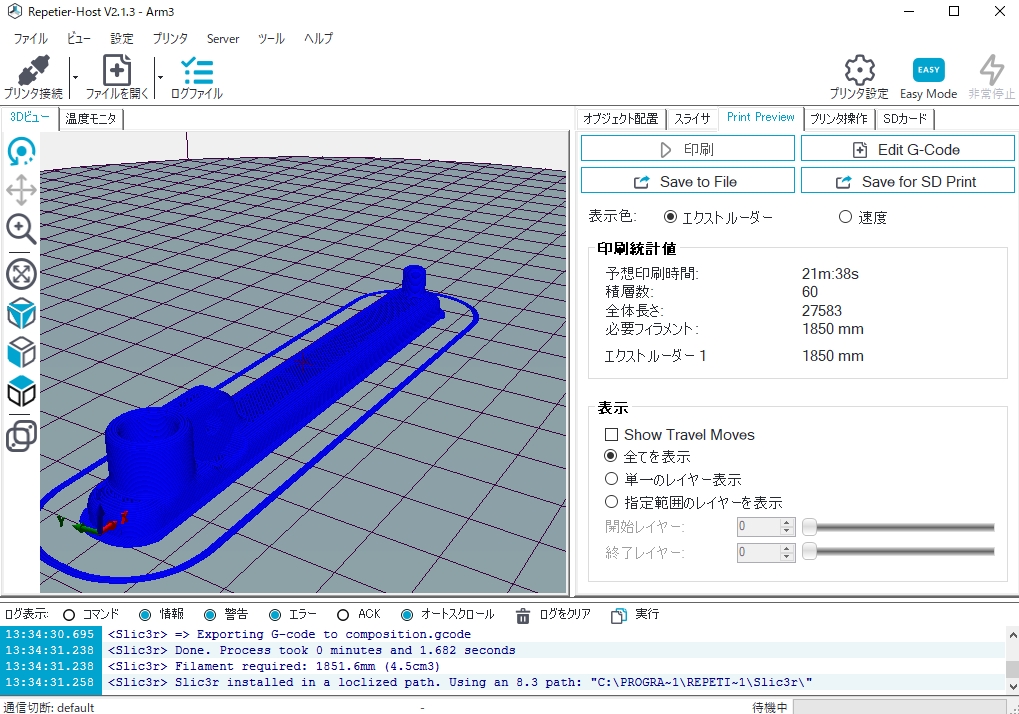

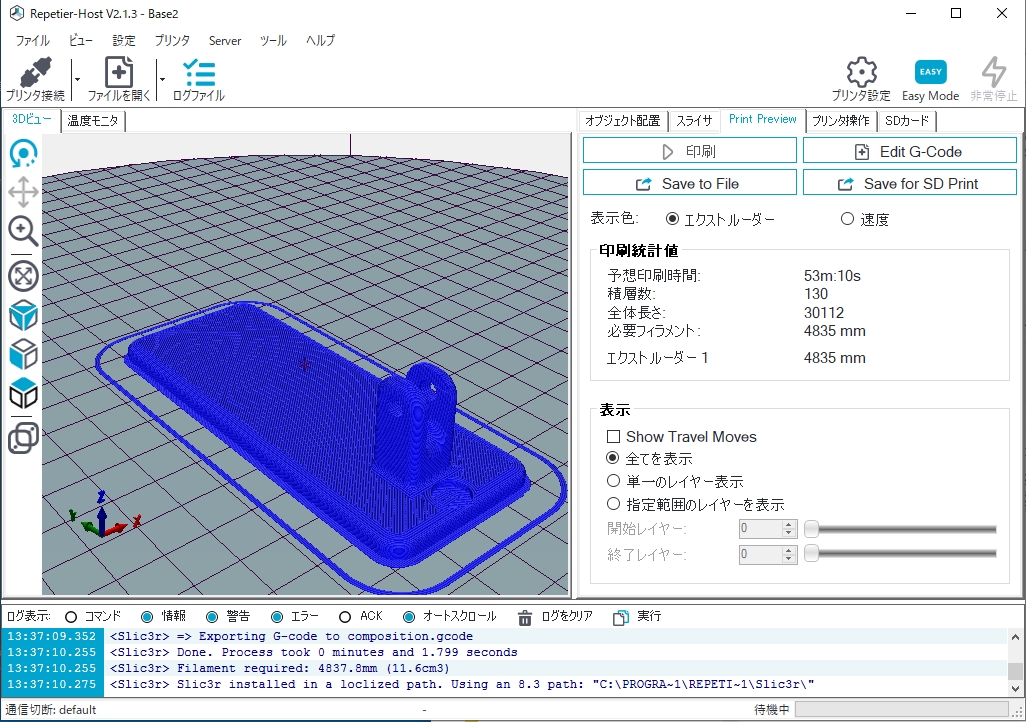

3D プリントに必要な gcode は "Repetier-Host" で作ってます。


f:id:JH1LHV:20190505180016j:plain

f:id:JH1LHV:20190505180050j:plain
印刷の設定はいつも通りです。
この設定が出来上がりのクオリティに関係するので・・・結構、厄介なんです。
一度でも上手く印刷できたら設定を弄りたくないのが本音です。

f:id:JH1LHV:20190501165449j:plain
f:id:JH1LHV:20190505180137j:plain

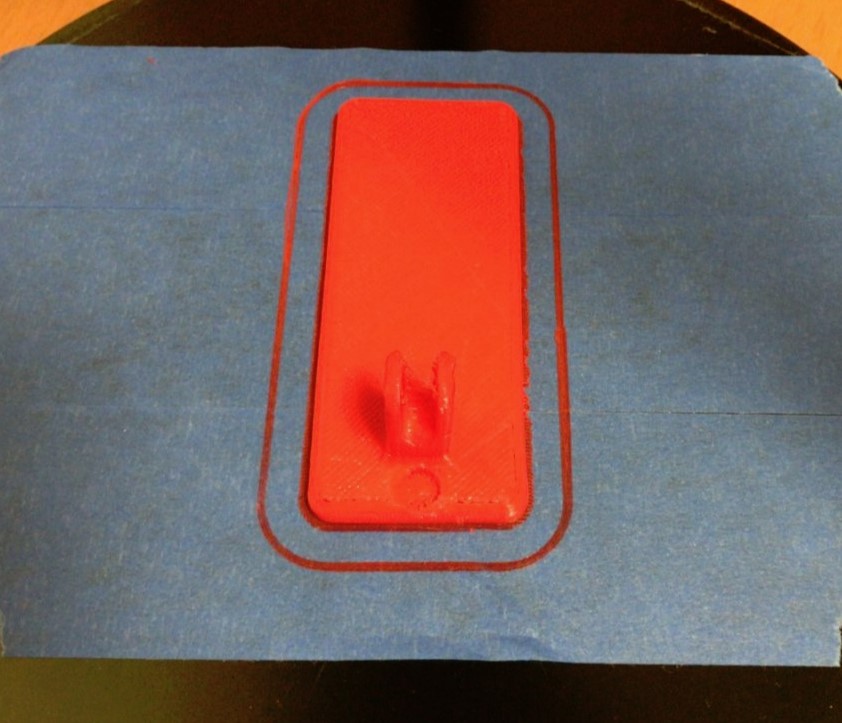

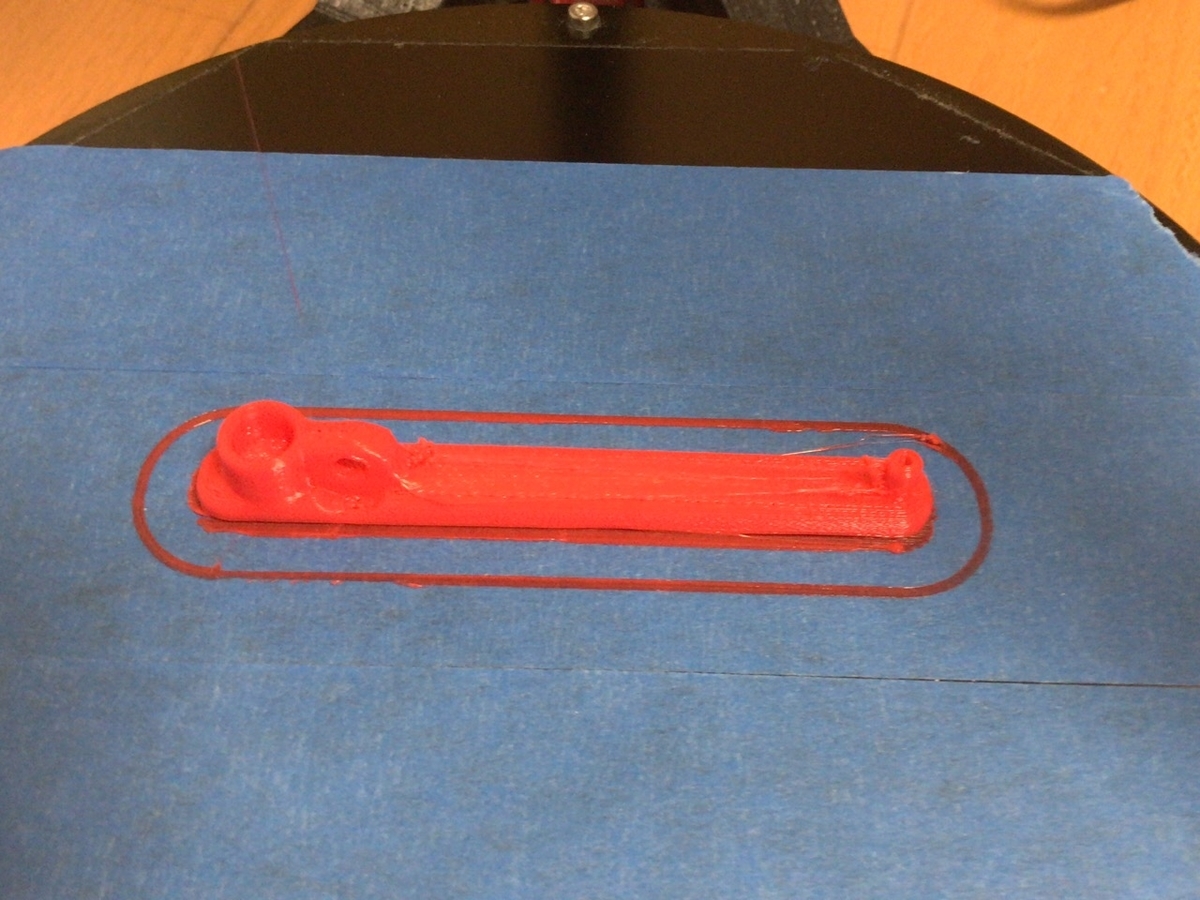

わたしが使っている 3D プリンタではどんなに頑張ってもこのクオリティです。
今どきの、自動で完璧にレベリングできるやつとかに取り換えようかと・・・迷走中です。

f:id:JH1LHV:20190503191038j:plain

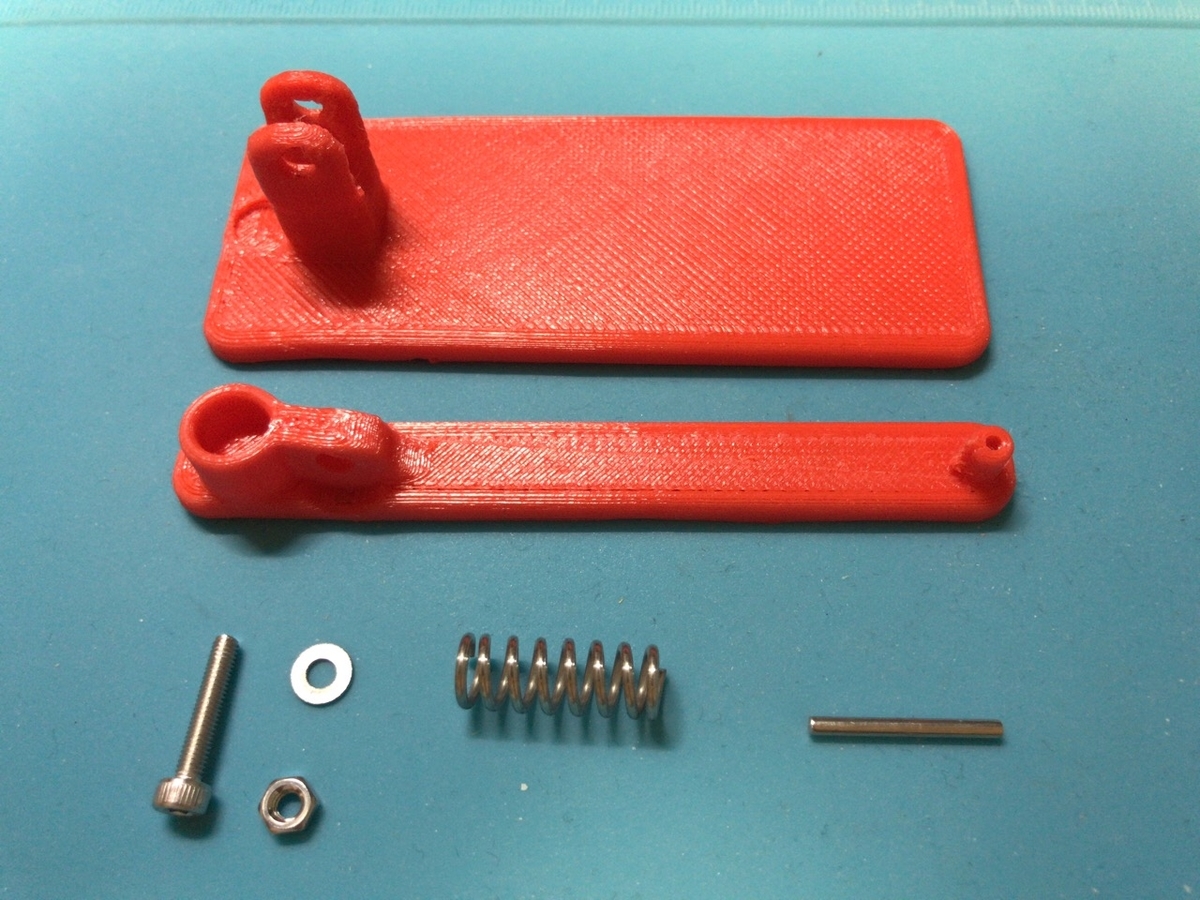

必要なパーツはこれだけです。

f:id:JH1LHV:20190503192855j:plain

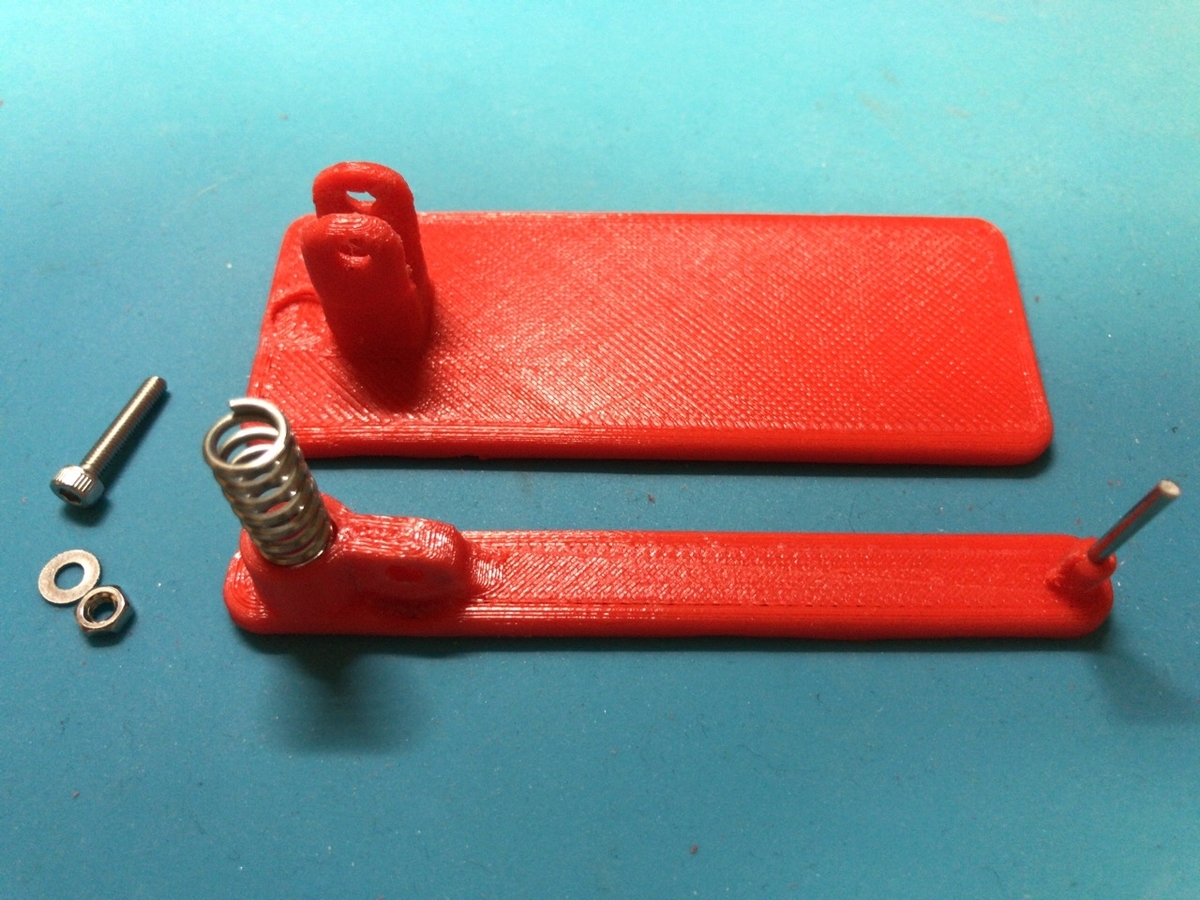

組み立てといっても・・・
造形物にスプリングとロッドを差し込み、ボルトを通して、ただ締めるだけなんですけど。

f:id:JH1LHV:20190505180828j:plain

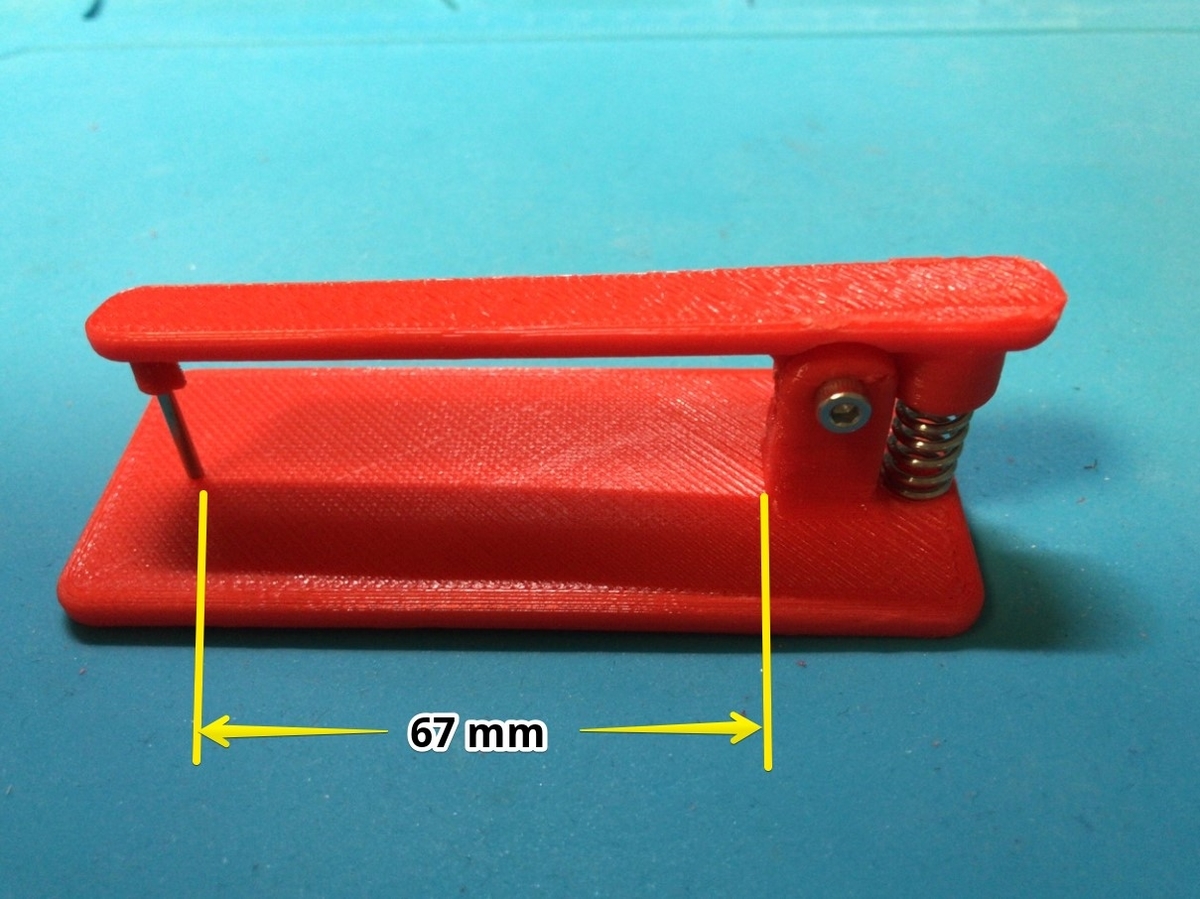

こんな感じに完成します。
押さえピンまで 67 mm あるので、結構大きめの基板までいけると思います。

f:id:JH1LHV:20190503194829j:plain

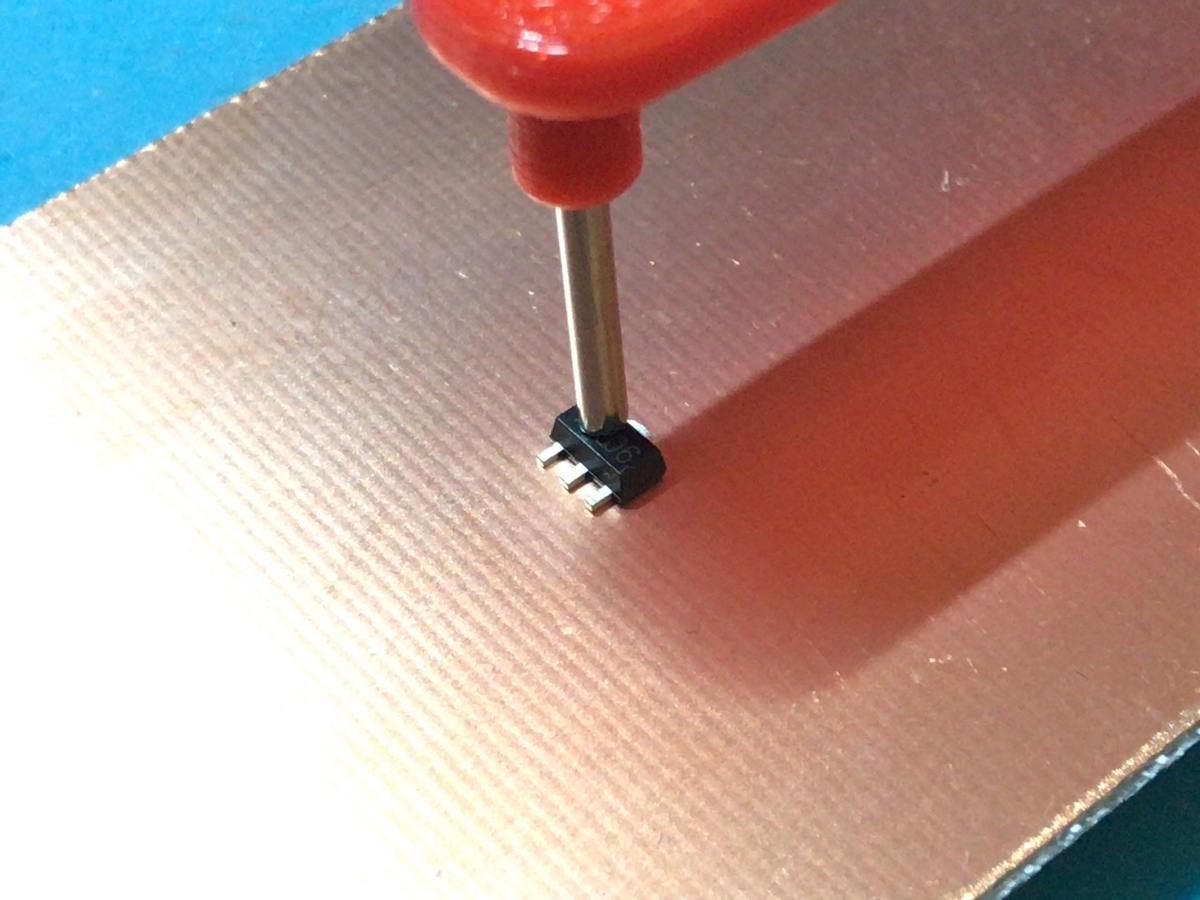

SOT-89 パッケージのパーツを押さえてみました。
押さえる力がすごい強いわけじゃないので、パーツを傷めることはないと思います。

この "SMD soldering long clamp" は、パーツを押さえる力が適度な強さになるように、スプリングやアームの長さなどが調整されています。
設計者に感謝です!


f:id:JH1LHV:20190503195125j:plain

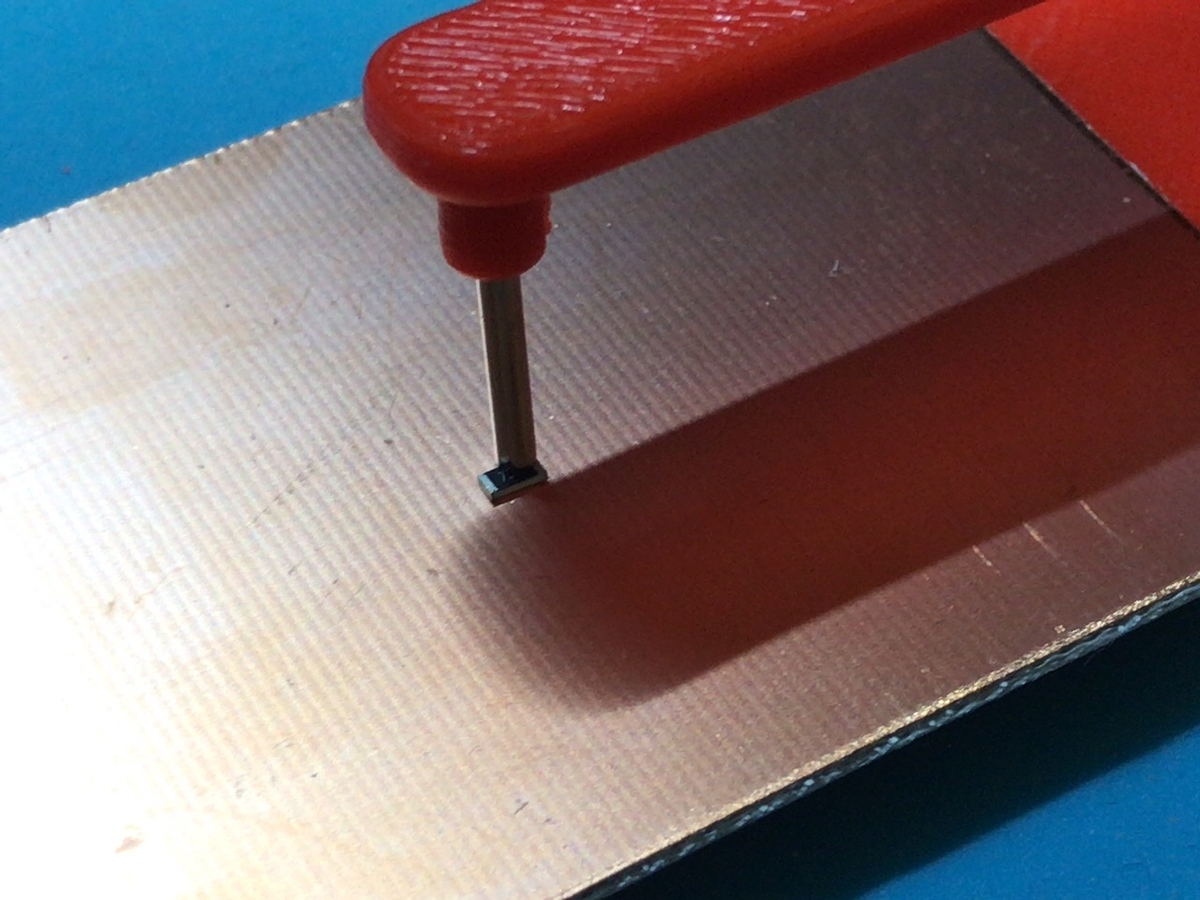

1206 形状のチップ抵抗を押さえてみました。

f:id:JH1LHV:20190505112404j:plain

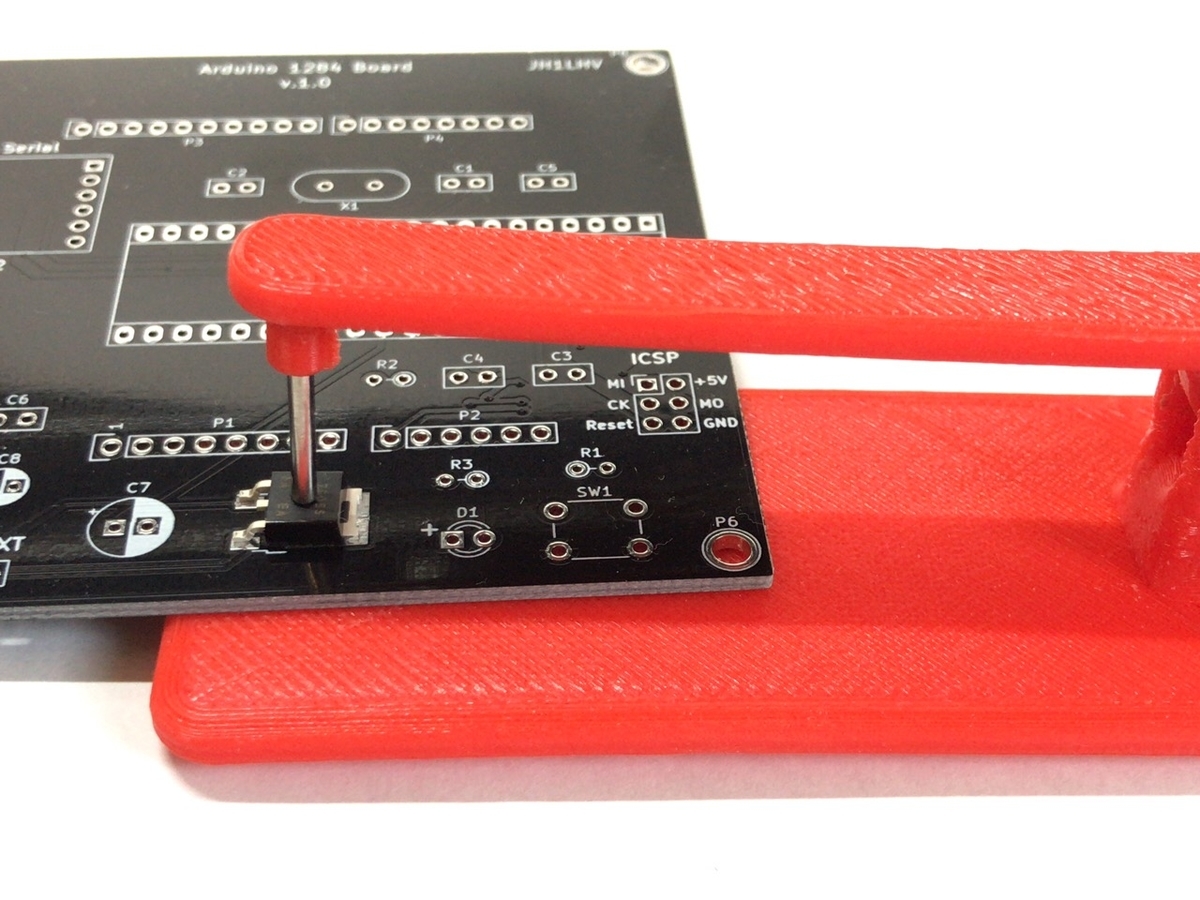

Arduino CW Keyer 基板に SOT-89 のレギュレータ IC を載せて押さえると、こんな感じになります。
パーツのスリップもなく快適です。

ハンダ付けも、歳を重ねるごとに、手が微妙に揺れたり、安定しなくなりますからね。
やっぱ、こういう治具って必要で、頼っちゃいます。

ということで。
治具もできたし、今後ますます SMD パーツを使う場面が加速しそうです。

・・・って、この治具。
お若い方には不要なのかもしれません。。。ホント、羨ましい。。。
