注文していた基板が届いたんですが・・・
Smart IC Tester の基板設計上にパータンミスがあって、ただのゴミになってしまいました。
この基板ではマイコン内蔵 LED を２個使う予定で、秋月電子の PL9823-F5 でピン配置のパターンを設計したんですが、ピンの配置をミスってしまいました。

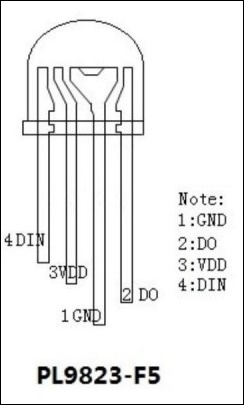

図の右側の Note に書かれている、1:GND 2:DO 3:VDD 4:DIN だけを見てしまい、この順序でパターンを描いてしまいました。実際のパーツの足の配置は実体図が正しくて、2:DO 1:GND 3:VDD 4:DIN の順が正解で、おっちょこちょいの私は１ピンと２ピンが逆のまま発注してしまいました。
まさか、１番と２番が逆になっているとは・・・ホント、やられました。
マイコン内蔵 LED を取り付けなくても普通に動くはずなんですが、失敗基板をこのまま使い続けるのは美しくないので、もう速攻でパターンを修正して新たな基板を再発注しました。
今回は、慎重さの欠如によるしょうもない失敗ということで、反省案件です。
（まぁ、基板作りで１回で上手くいくことなんて、ほぼほぼないんですけどね。。。）
