当ブログでご紹介している「K3NG CW Keyer」に関連する2種類の基板について、本家 K3NG のウェブサイトに掲載されている回路や I/O（入出力）の使い方と一部異なる点があります。その違いをわかりやすく表にまとめましたので、ぜひ参考にしてください。
（Arduino CW Keyer v.3.0、mega2560 pro mini Board v.1.2、I/O リスト）
| I/O | 用 途 | 備 考 |
|---|---|---|
| A0 | 速度調整 | 半固定VR |
| A1 | コマンド & メモリ | メモリ×4 |
| A2 | CW 解読 オーディオ入力 | ステレオミニジャック（TIP） |
| A3 | PS/2 キーボード（DATA） | Mini-DIN-6 |
| A4 | LCD（SDA） | I2C |
| A5 | LCD（SCL） | I2C |
| D0 | ||
| D1* | CW 解読 LED | |
| D2 | パドル（短点） | ステレオミニジャック（TIP） |
| D3 | PS/2 キーボード（CLK） | Mini-DIN-6 |
| D4 | スピーカ | |
| D5 | パドル（長点） | ステレオミニジャック（RING） |
| D6 | 送信機１ | ステレオミニジャック（TIP） |
| D7 | 送信機２ | ステレオミニジャック（TIP） |
| D8 | ||
| D9 | --- | USB Host Shield で使用 |
| D10 | SPI（SS） | USB Host Shield で使用 |
| D11 | SPI（MOSI） | USB Host Shield で使用 |
| D12 | SPI（MISO） | USB Host Shield で使用 |
| D13 | SPI（SCK） | USB Host Shield で使用 |
空き：D8
● CW Decoder で LED インジケータを使用する場合
シリアル通信を使用する以下のオプションをコメントすることで機能します。
keyer_features_and_options.h
// #define FEATURE_COMMAND_LINE_INTERFACE
// #define FEATURE_WINKEY_EMULATION
このオプションをコメントアウトすると、青色 LED は点灯したままとなります。
（次回の基板バージョンアップで D1 → D8 に変更する予定です。）
● keyer_pin_settings.h の変更
スケッチに記述されている I/O の値を、上記の表のとおりに変更します。
● keyer_settings.h のメモリ数を変更
デフォルトのメモリ数は３個に設定されてるので、４個（command 1 + memory 4 = 5）に変更します。
ここの数値を変更しておかないと、メモリの４個目が機能しないので注意してください。
（ここ、見落としがちです。）
■ ■ ■

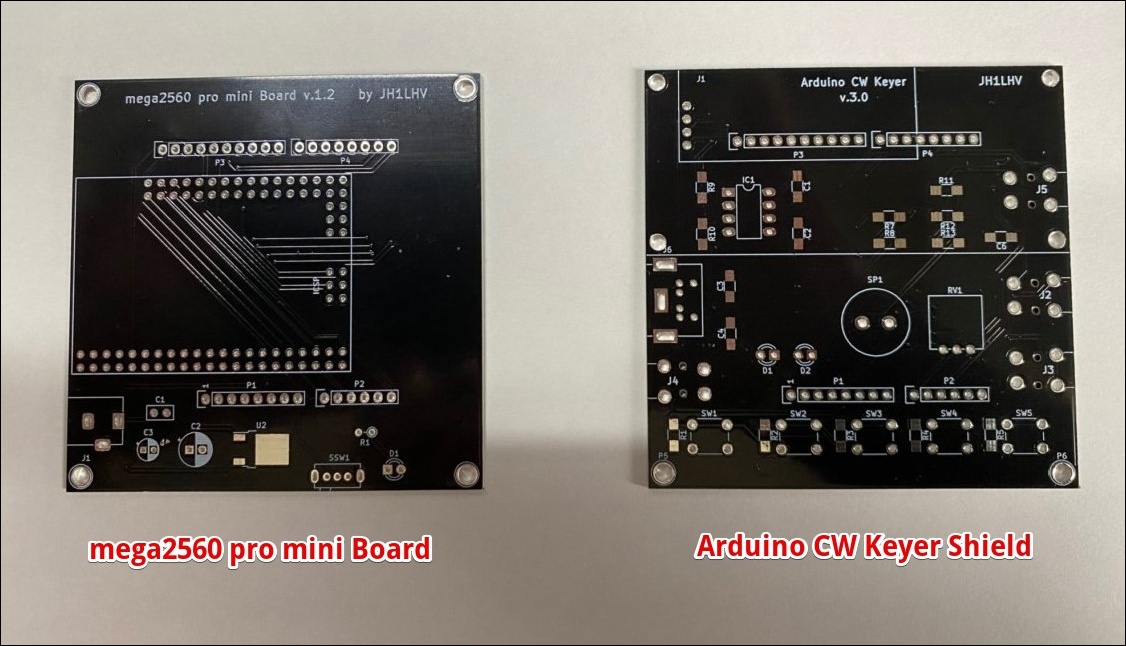

この２枚の基板ですが、まずは Arduino CW Keyer Shield 基板から組み立てることをおすすめします。
この基板は Arduino Uno や Mega2560 にシールドとして装着して使うことができます。まずはお手持ちのマイコンボードで正常に動作するかを確認してみてください。それからもう１枚の基板を組み立てると、スムーズに進むだけでなく、その後のモチベーションアップにもつながると思います。
■ ■ ■
ハンダ付けに失敗したり、何かアクシデントで基板がダメになってしまった場合は、遠慮なくご連絡ください。成功するまでお付き合いさせていただきます。
（実は私自身も、ハンダ付けで失敗することがよくあります…！）
基板が失敗して処分されてしまうのはとても寂しいことです。
それに何より、この CW Keyer をぜひ活用して運用を楽しんでいただきたいと思っています！
