RS-918SSB HF SDR Transceiver（mcHF）で遊ぶ ～その７～

今宵は、送信出力の較正です。

DF8OE OM の Wiki によれば、

mcHF の TRX 調整はスキップせずに必ずやっておくように、ということなので。

遅ればせながら・・・ちゃんとパワー調整をやりました。Hi

（確かに無調整の状態だと、5W や Full に比べて 2W の方がパワーは大きかった。）

調整手順は、ここに掲載されているとおり。

調整すべき項目としてパワー以外にも IQ 信号のバランス調整などもありますが、

今回やったのはパワーとパワーメータの調整です。

mcHF のパワー調整はとっても簡単で、

メニュー項目から PA Configuration を選択して、ソフト的に数値を設定するだけです。

PA 出力較正

■ BIAS 調整

1. MODE を LSB 又は USB に設定する（バンドはどこでも OK）
2. ダミーロードとマイクを接続する
3. 電流計付きの電源を接続する
4. 受信状態の電流値を覚えておく
5. メニュー、"PA Configuration Menu" → "PA Bias" を選択する
6. ５の "PA Bias" の値を一旦ゼロに設定する
7. マイクの PTT を ON（この時、音声は入力しません）

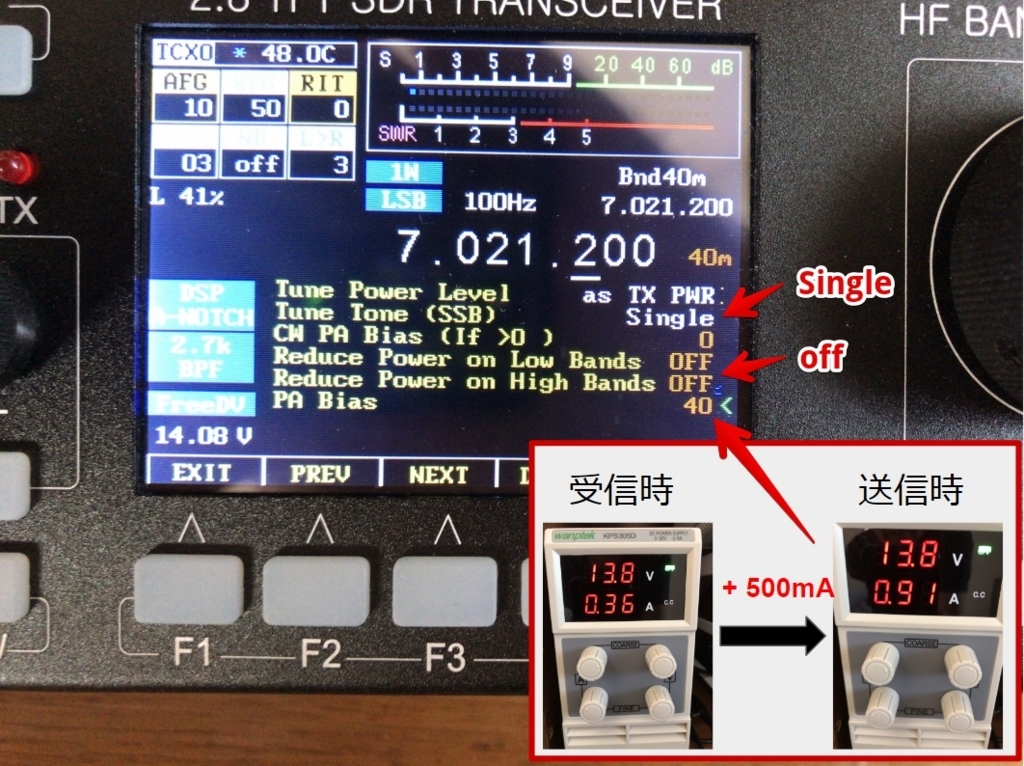

8. ７の状態時の電流値 ＋ 500mA になるように "PA Bias" を調整する



■ RF パワー調整（BIAS 調整後）

（5W 出力の較正）

1. MODE を LSB 又は USB に設定する
2. メニュー、"PA Configuration Menu" → "Tone Tone(SSB)" → "Single" に設定する
3. BAND を選択する

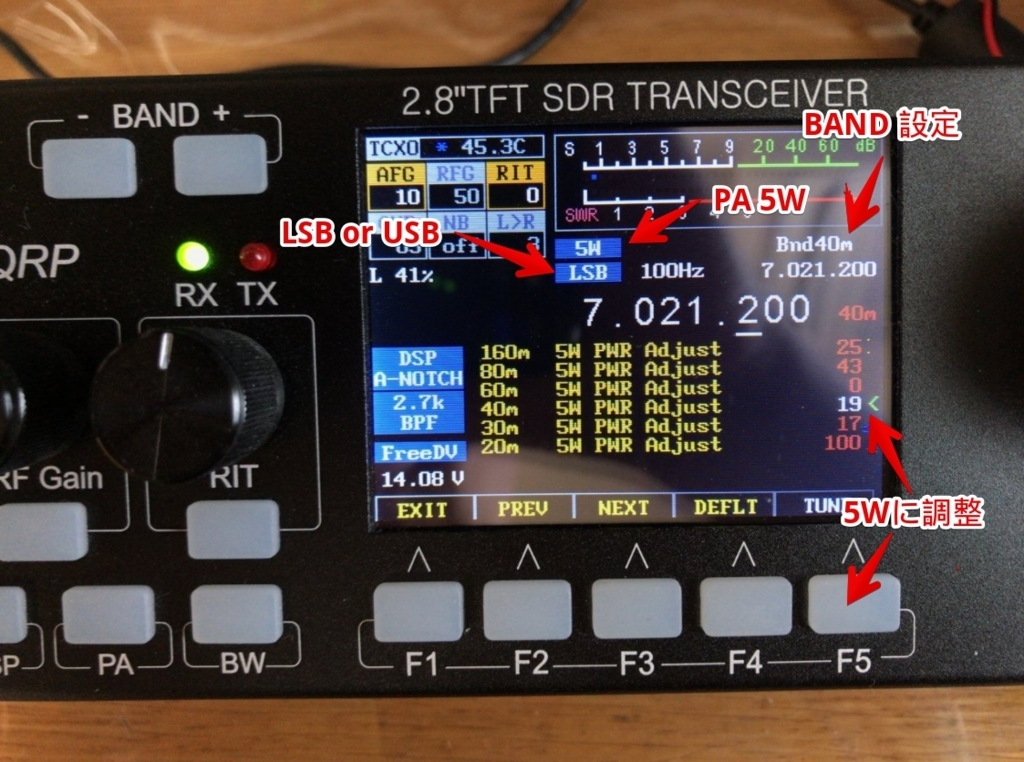

4. ２のメニュー、"調整する BAND の 5W PWR Adjust" を選択する
5. F5 ボタンの [TUNE] を押下する
6. 出力が 5W になるように調整する（白文字になっているはず）

（Full パワー出力の較正）

1. MODE を LSB 又は USB に設定する
2. メニュー、"PA Configuration Menu" → "Tone Tone(SSB)" → "Single" に設定する
3. BAND を選択する
4. メニュー、"調整する BAND の Full PWR Adjust" を選択する
5. F5 ボタンの [TUNE] を押下する
6. 最大出力になるように調整する（Wiki によれば最大から70％を推奨しています）

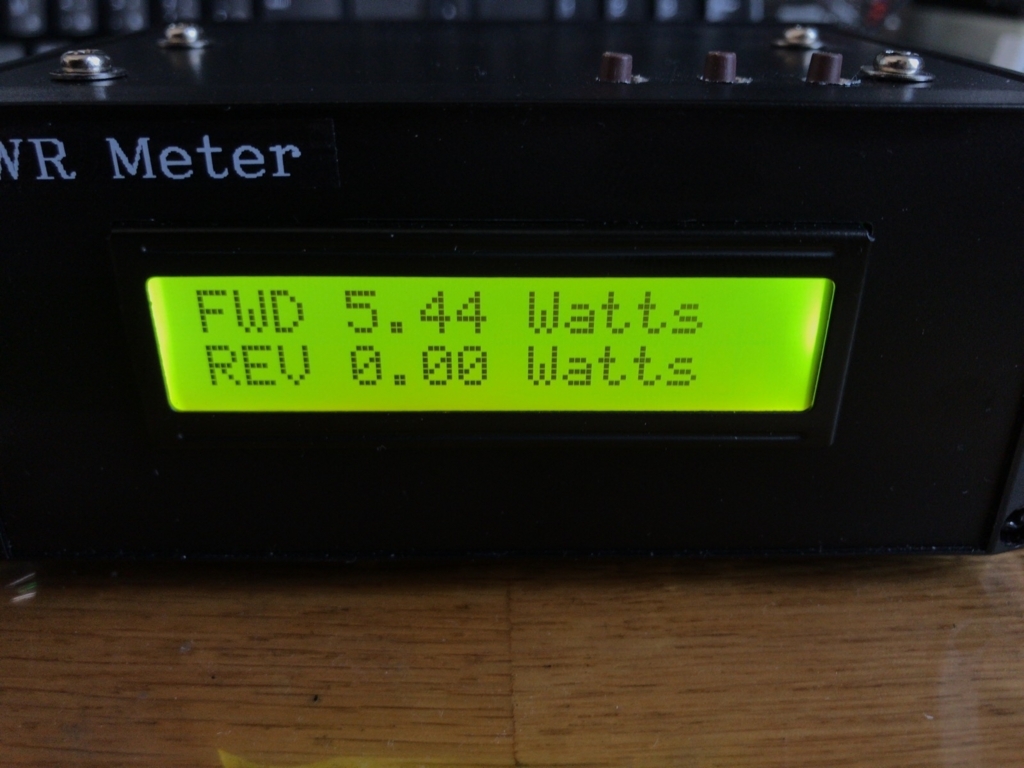

今回の調整では先日組み立てた RK-SWR を使いました。

（参考）

バンド	Full パワー	Full パワー(70%)	設定値
160m	0.67W	-	3
80m	4.26W	-	3
40m	9.41W	6.77W	22
30m	9.76W	6.91W	11
20m	11.2W	7.92W	19
17m	9.68W	6.77W	24
15m	8.0W	5.57W	29
12m	4.38W	2.97W	31
10m	2.92W	0.72W	14

フルパワーの 70% に落とした設定にしています。（推奨）

160m、80ｍ、12m、10m のパワーは最大でもこの程度でとってもショボいし。

（160m、80m は設定３のパワーゼロにしています。）

確か公称値はフルパワーで 15W のはずなんですが・・・まぁこんなもんです。。。

RF 基板の LPF のコイルの巻き方なんか最悪だったし・・・ハード的な調整が必要です。

■ RF パワーメータ の調整

1. MODE を LSB 又は USB に設定する
2. PA ボタンを押下して 5W に設定する
3. メニュー、"PA Configuration Menu" → "Tone Tone(SSB)" → "Single" に設定する
4. BAND を選択する
5. メニュー、"調整する BAND の Coupling Adj." を選択する
6. F5 ボタンの [TUNE] を押下する

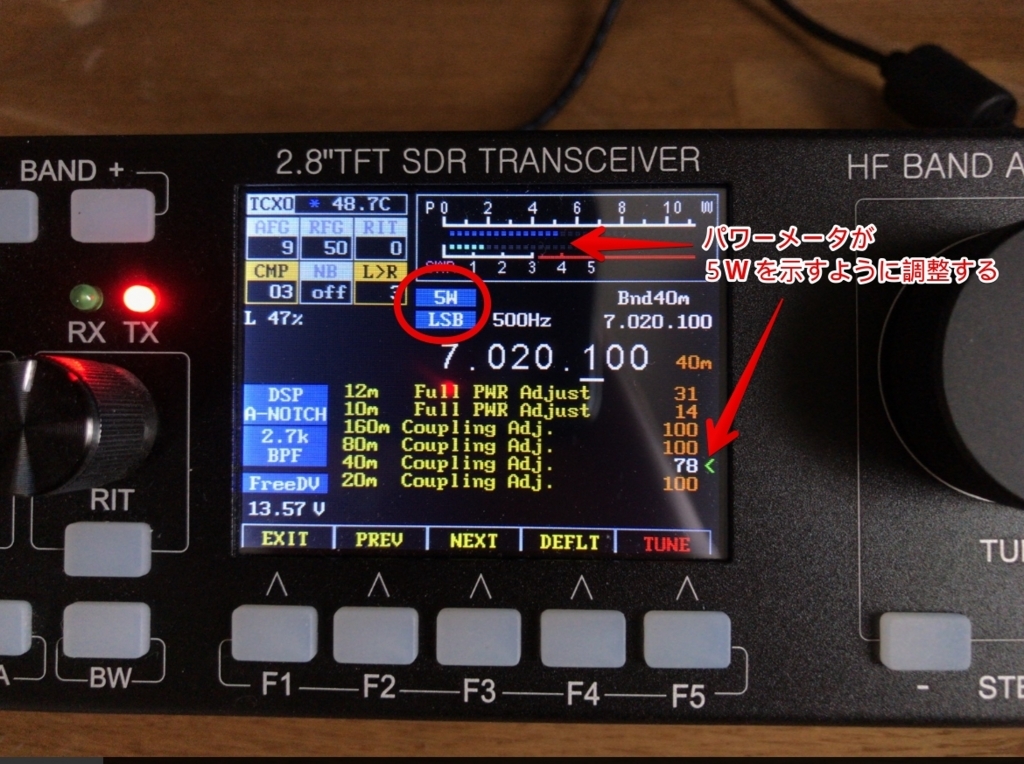

7. RF パワーメータが 5W を示すように調整する

なお、本設定は Firmware バージョン v.D2.5.20 (7/14) で行っています。
