ホットエアガンでパーツを取り付け修理

ここんとこ ESP8266 モジュールを弄って遊んでいるのですが、
USB ケーブルの抜き差しが激しすぎたせいか、
UART シリアルモジュールの Micro USB 部分だけがポロリと外れてしまいました。

このままポイと捨てても良かったのですが、
久しくホットエアガンも使ってなかったので練習がてら修理してみることにしました。


www.jh1lhv.tokyo



f:id:JH1LHV:20161204155408j:plain

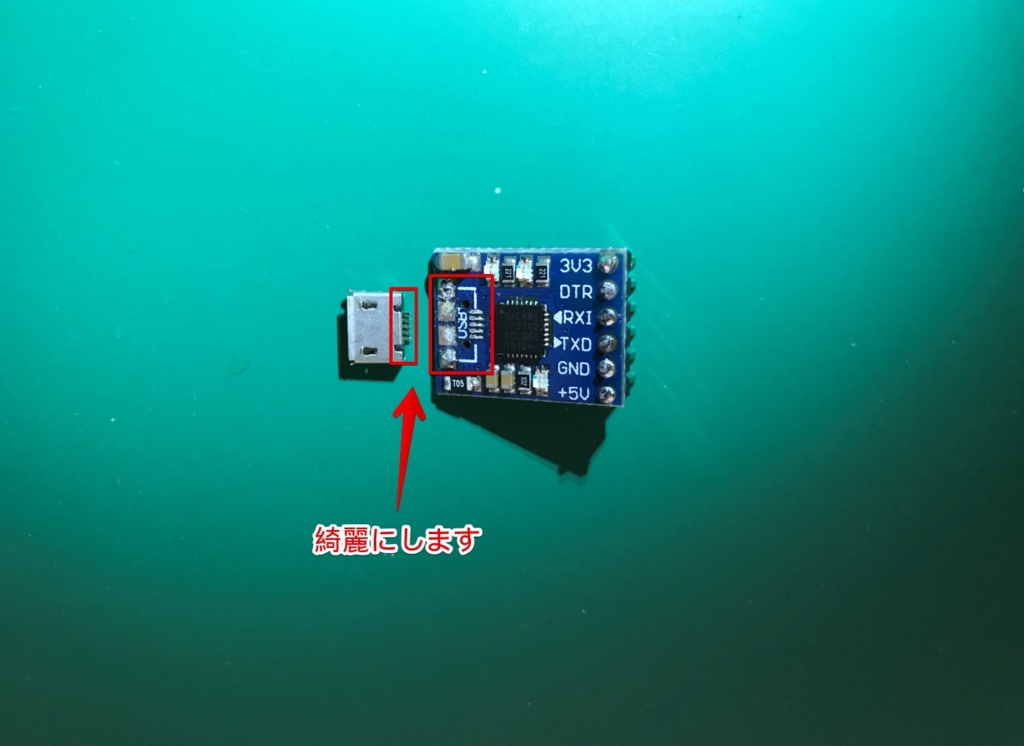

外れた部分に残ったハンダはフラックスと吸い取り線を使って綺麗に掃除します。


f:id:JH1LHV:20161203163111j:plain

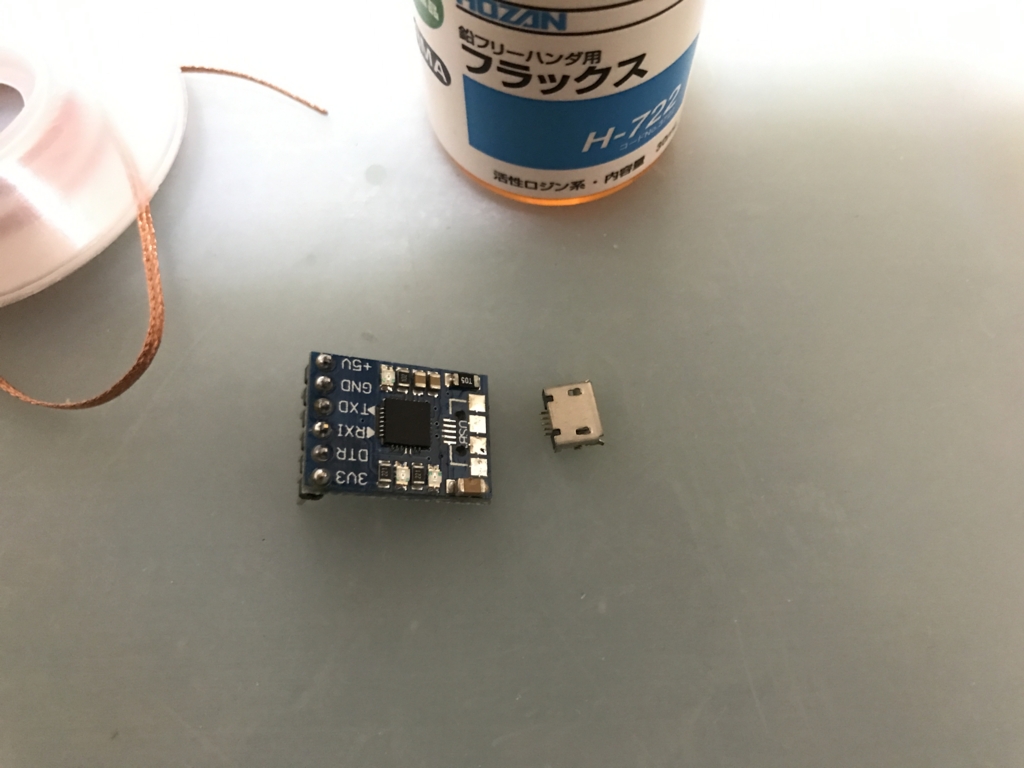

モジュール本体だけでなく、Micro USB のピンも綺麗にしておきます。


f:id:JH1LHV:20161204160024j:plain

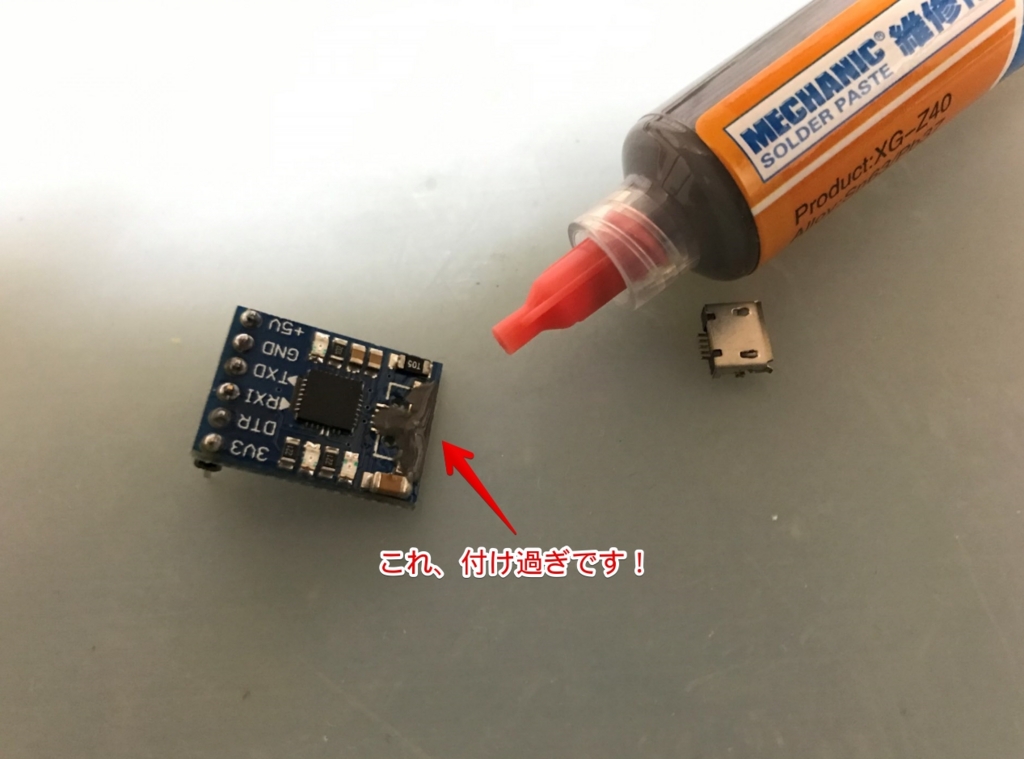

クリームはんだを適量塗布します。

わたしはマイナスドライバー or ピンセットを使って基板にチョンチョンするのですが・・・

この写真はクリーム盛り過ぎの悪い例で・・・全く参考になりません。
(この NG な写真だけ撮っていたようです。。。ごめんなさい。)



f:id:JH1LHV:20161204162910j:plain

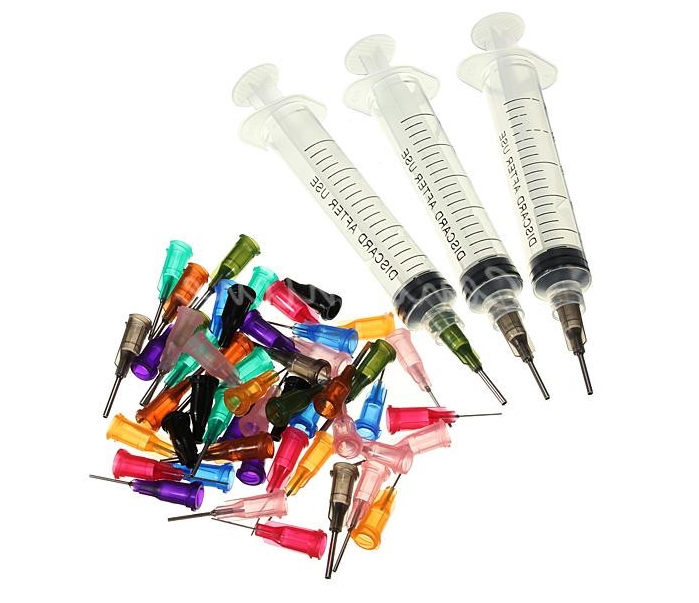

適量(少量)のクリームはんだを失敗せずに盛りたいのなら、このような専用のシリンジを入手して詰め替えて使った方が良いと思います。



f:id:JH1LHV:20161204161259j:plain

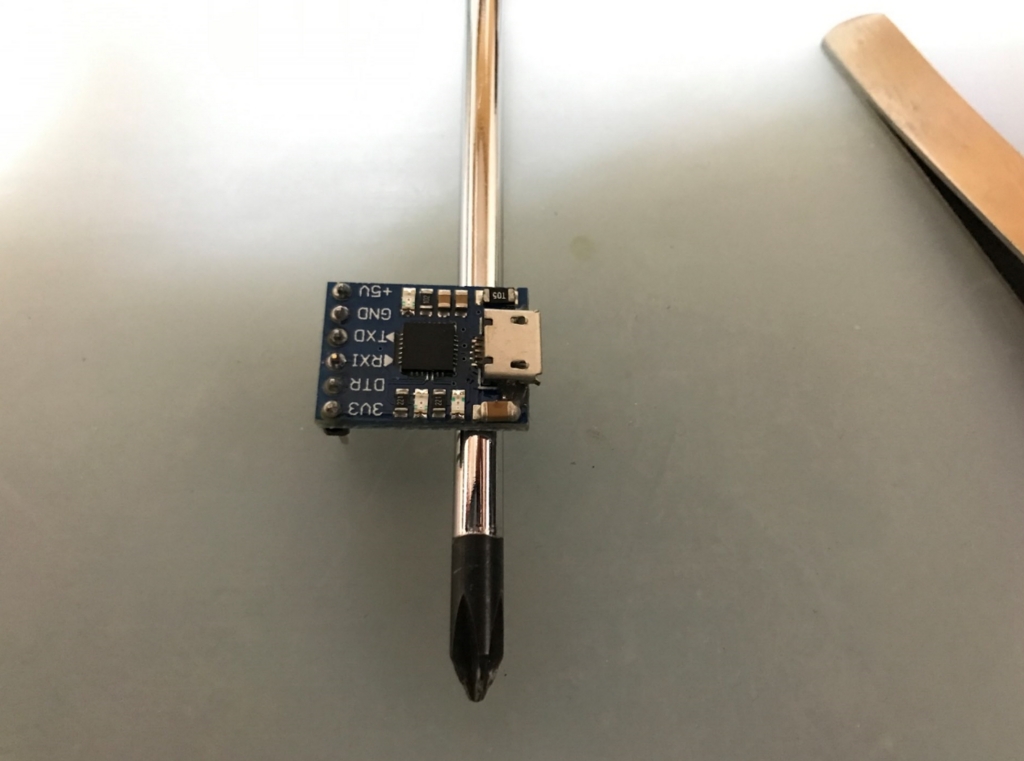

外れた Micro USB を基板に載せます。


f:id:JH1LHV:20161204161538j:plain

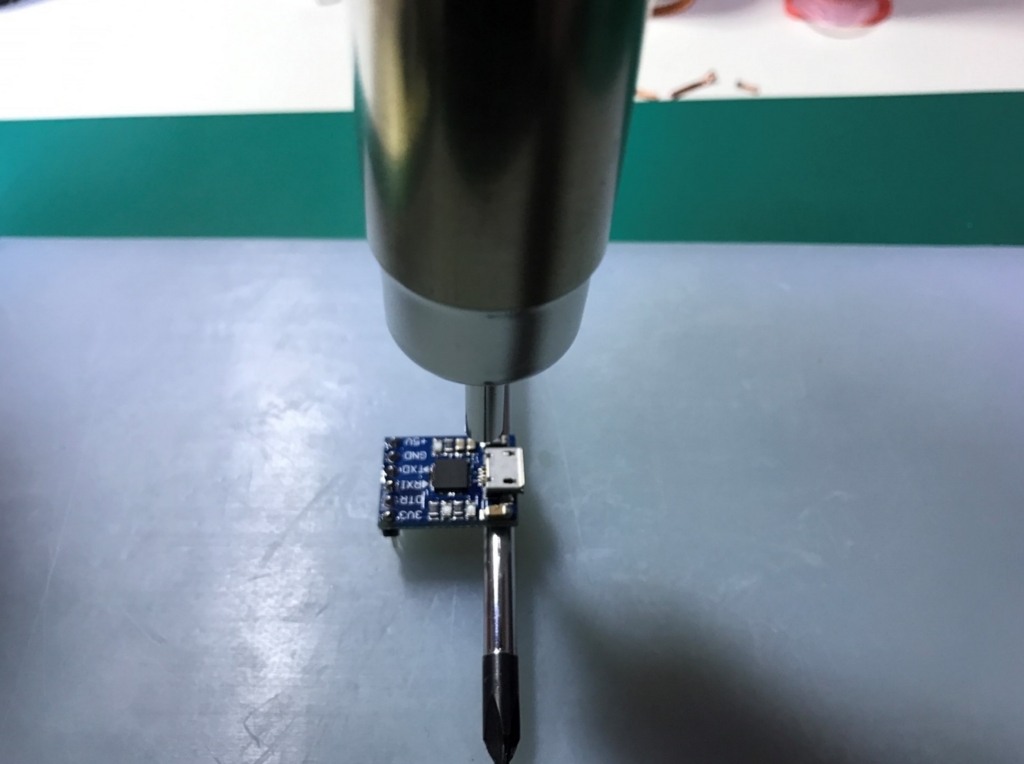

ホットエアガンは 250℃ に設定しました。
クリームはんだが溶けて銀色に輝いたらブローするのを止めます。


f:id:JH1LHV:20161204161611j:plain

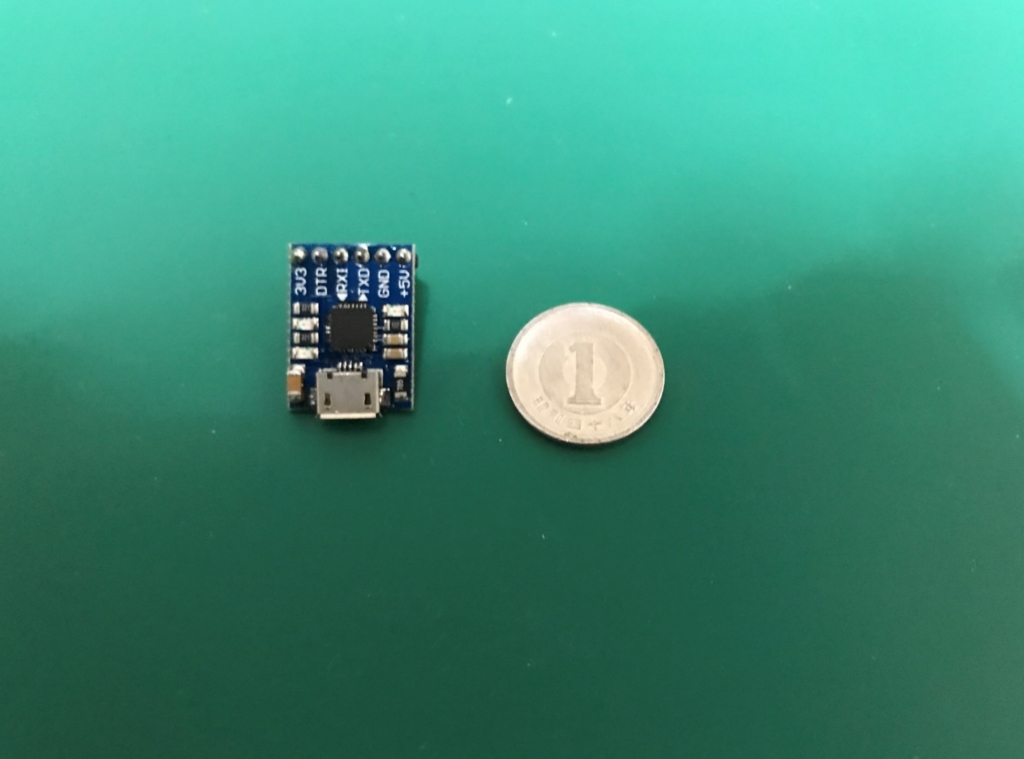

一般的な半田ごてで、こんな小さなモジュールへハンダするって、まぁ、基本的に無理じゃないでしょうかね。(わたしには無理です。)

・・・って、
こういうチップ系は、最初からクリームはんだを塗ってブローした方が、簡単なんですけどね。
