先日注文していた Winkeyer3 の PIC IC が到着しました。
実は、少し前に到着していたのですが、最近マイブームの大陸モノ購入にかまけて封も切らずに放置しておりました。
動作確認もせずに何時までもそのままは良くありません。
今日、やっと重い腰が上がりました。Hi

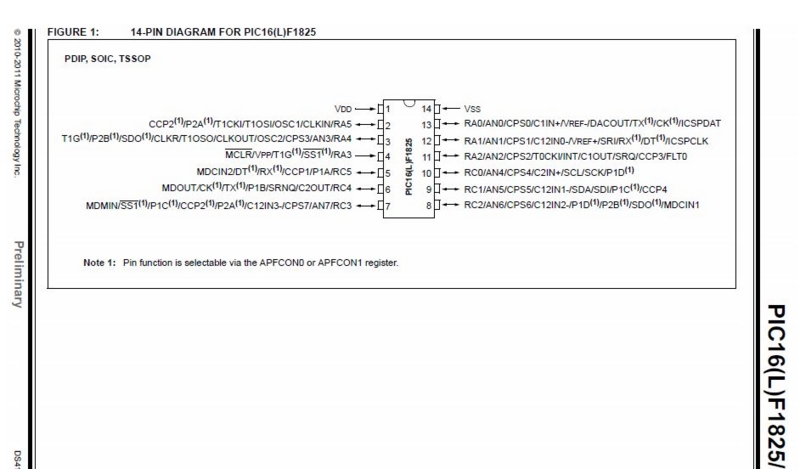

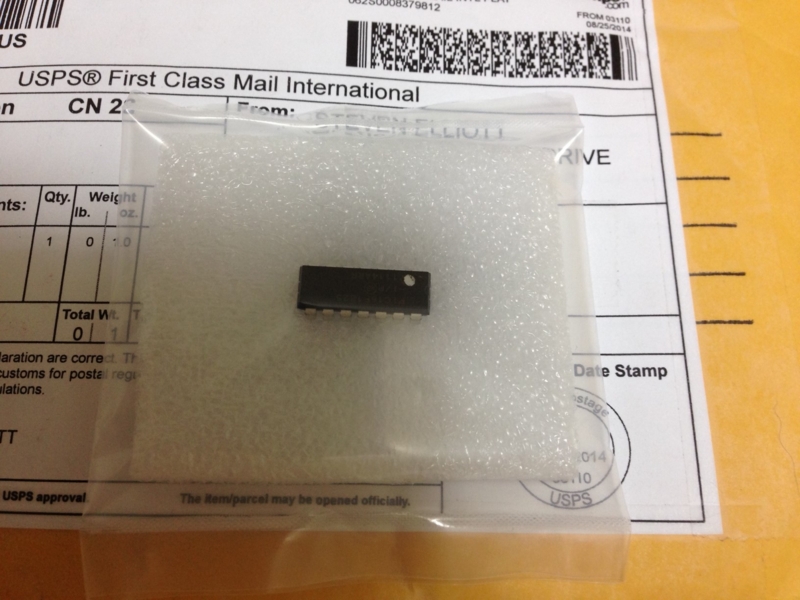

送られてきた PIC は 16F1825 です。

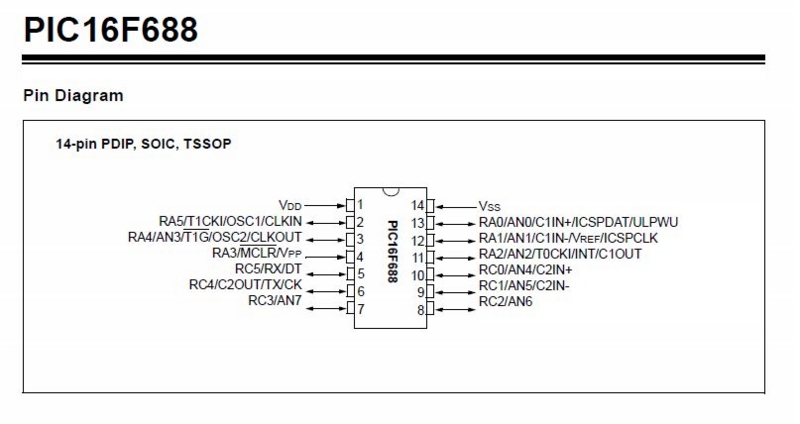

因みに Ver2.3 は 16F688、互換性はあるはずですが、取り敢えずデータシートで確認です。
大丈夫そうなので、PIC の交換です。
あらら・・・
PIC 交換後に K1EL Systems にアップされている「Free Winkeyer3 Applications」を使って動作確認したところ・・・
ステータスが Error のまま OnLine になってくれません。

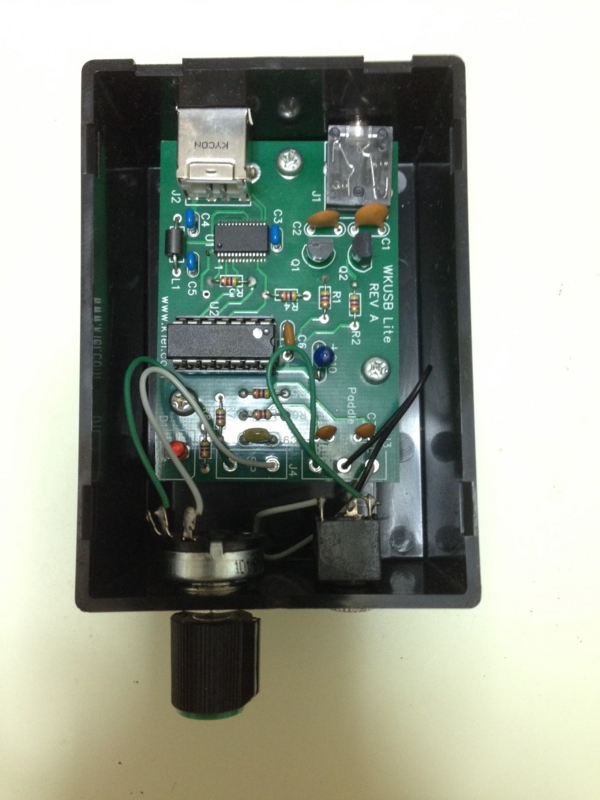

私の Winkey は価格が安い方の WKUSB Lite です。
高い方の WKUSB じゃないと互換は無いのかと心配になりながら・・・
双方の回路図をチェックしたところ、Pin13 をプルアップすれば動作することが判明・・・

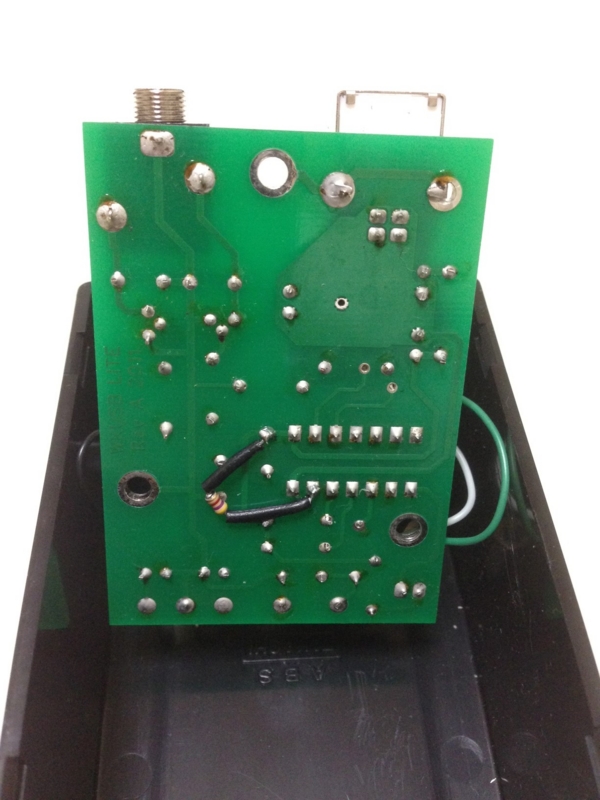

・・・で、基板の裏側で Pin13 を 4.7K でプルアップしたところ・・・

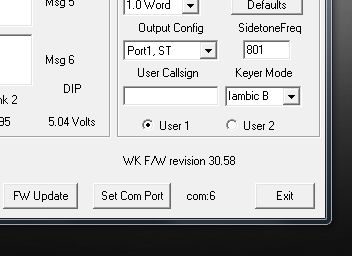

「revision 30.58」が帰ってきました。（やれやれ）
Demo ツールでも「OnLine」を確認することができました。

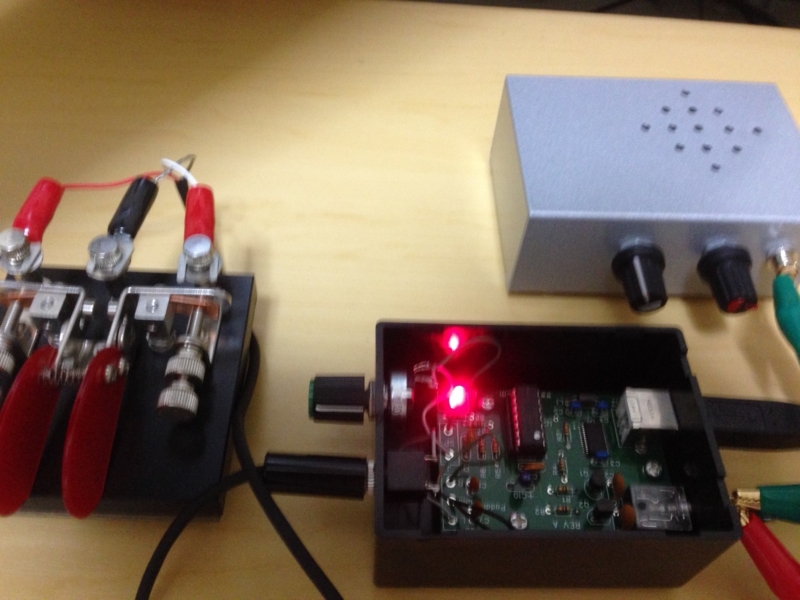

今度はパドルと発信器を接続して確認です。
正常に動作してくれました。

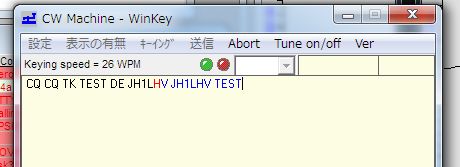

最後に、Logger32の「CW Machine」で動作試験です。
これまた、正常に動作してくれました。
WKUSB の回路図を見ていたところ、
少し部品を追加するだけで Lite が WKUSB と同等に改造できることが分かりました。
今後の計画としては、
必要があればの話になりますが、
音が出るようにスピーカを追加したり、
ボタンを追加してメモリーが使えるようにするとか、
WKUSB と同等になるように、改良してみたいと思います。
今回、取り外した PIC（Ver2.3）について、
このまま捨てるのはもったいないので、
小さな基板に組み直して予備として使っていくことにします。
